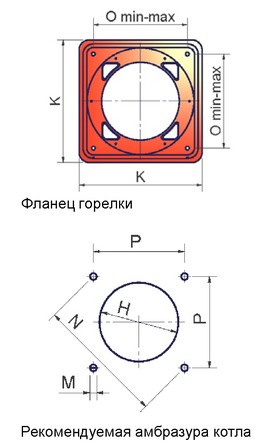

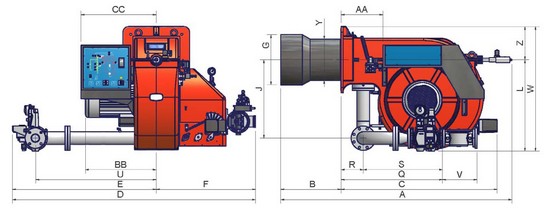

Габаритные размеры горелок
Cib Unigas HP1025, HP1030, HP1040
| DN* | A | AA | B | BB | C | CC | D | E | F | G | H | J |
|---|
| HP1025 | 50 | 2084 | 377 | 544 | 641 | 1408 | 680 | 2214 | 1320 | 894 | 400 | 450 | 710 | | HP1025 | 65 | 2084 | 377 | 544 | 641 | 1408 | 680 | 2193 | 1299 | 894 | 400 | 450 | 710 | | HP1025 | 80 | 2084 | 377 | 544 | 641 | 1408 | 680 | 2195 | 1301 | 894 | 400 | 450 | 710 | | HP1025 | 100 | 2084 | 377 | 544 | 641 | 1408 | 680 | 2211 | 1317 | 894 | 400 | 450 | 710 | | HP1030 | 65 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2193 | 1299 | 894 | 454 | 504 | 710 | | HP1030 | 80 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2195 | 1301 | 894 | 454 | 504 | 710 | | HP1030 | 100 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2211 | 1317 | 894 | 454 | 504 | 710 | | HP1040 | 80 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2195 | 1301 | 894 | 514 | 564 | 710 | | HP1040 | 100 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2211 | 1317 | 894 | 514 | 564 | 710 |
| K | L | M | N | O | P | Q | R | S | U | V | W | Y | Z |
|---|
| HP1025 | 660 | 810 | M16 | 651 | 460 | 460 | 1036 | 200 | 836 | 1092 | 216 | 1140 | 379 | 330 |
| HP1025 | 660 | 828 | M16 | 651 | 460 | 460 | 914 | 200 | 714 | 1092 | 313 | 1158 | 379 | 330 |
| HP1025 | 660 | 842 | M16 | 651 | 460 | 460 | 939 | 200 | 739 | 1092 | 319 | 1172 | 379 | 330 |
| HP1025 | 660 | 855 | M16 | 651 | 460 | 460 | 842 | 200 | 642 | 1092 | 382 | 1185 | 379 | 330 |
| HP1030 | 660 | 828 | M16 | 651 | 460 | 460 | 914 | 200 | 714 | 1092 | 293 | 1158 | 372 | 330 |
| HP1030 | 660 | 842 | M16 | 651 | 460 | 460 | 939 | 200 | 739 | 1092 | 319 | 1172 | 372 | 330 |
| HP1030 | 660 | 855 | M16 | 651 | 460 | 460 | 842 | 200 | 642 | 1092 | 382 | 1185 | 372 | 330 |
| HP1040 | 660 | 842 | M16 | 651 | 460 | 460 | 939 | 200 | 739 | 1092 | 319 | 1172 | 408 | 330 |
| HP1040 | 660 | 855 | M16 | 651 | 460 | 460 | 842 | 200 | 642 | 1092 | 382 | 1185 | 408 | 330 |
|
