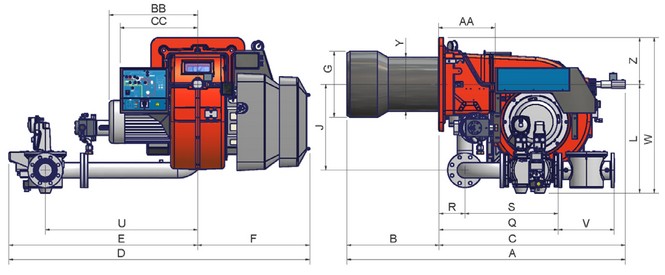

Габаритные размеры горелок Cib Unigas HP512A-HP515A, HP520A-HP525A
| DN* | A | AA | B | BB | C | CC | D | E | F | G | H | J |
---|
HP512A | 50 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1714 | 1071 | 643 | 340 | 380 | 494 | HP512A | 65 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1692 | 1049 | 643 | 340 | 380 | 494 | HP512A | 80 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1727 | 1084 | 643 | 340 | 380 | 494 | HP512A | 100 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1810 | 1167 | 643 | 340 | 380 | 494 | HP515A | 50 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1714 | 1071 | 643 | 380 | 420 | 494 | HP515A | 65 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1692 | 1049 | 643 | 380 | 420 | 494 | HP515A | 80 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1727 | 1084 | 643 | 380 | 420 | 494 | HP515A | 100 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1810 | 1167 | 643 | 380 | 420 | 494 | HP520A | 50 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1714 | 1071 | 643 | 400 | 450 | 494 | HP520A | 65 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1692 | 1049 | 643 | 400 | 450 | 494 | HP520A | 80 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1727 | 1084 | 643 | 400 | 450 | 494 | HP520A | 100 | 1600 | 323 | 530 | 508 | 1070 | 446 | 1810 | 1167 | 643 | 400 | 450 | 494 | HP525A | 50 | 1600 | 145 | 530 | 650 | 1070 | 598 | 1714 | 1071 | 643 | 434 | 484 | 494 | HP525A | 65 | 1600 | 145 | 530 | 650 | 1070 | 598 | 1692 | 1049 | 643 | 434 | 484 | 494 | HP525A | 80 | 1600 | 145 | 530 | 650 | 1070 | 598 | 1727 | 1084 | 643 | 434 | 484 | 494 | HP525A | 100 | 1600 | 145 | 530 | 650 | 1070 | 598 | 1810 | 1167 | 643 | 434 | 484 | 494 |
| DN* | K | L | M | N | O | P | Q | R | S | U | V | W | Y | Z |
---|
HP512A | 50 | 540 | 597 | M14 | 552 | 390 | 390 | 755 | 150 | 605 | 843 | 195 | 867 | 284 | 270 |
HP512A | 65 | 540 | 612 | M14 | 552 | 390 | 390 | 633 | 150 | 483 | 843 | 292 | 882 | 284 | 270 |
HP512A | 80 | 540 | 626 | M14 | 552 | 390 | 390 | 685 | 150 | 535 | 875 | 323 | 896 | 284 | 270 |
HP512A | 100 | 540 | 641 | M14 | 552 | 390 | 390 | 792 | 150 | 642 | 942 | 384 | 911 | 284 | 270 |
HP515A | 50 | 540 | 597 | M14 | 552 | 390 | 390 | 755 | 150 | 605 | 843 | 195 | 867 | 310 | 270 |
HP515A | 65 | 540 | 612 | M14 | 552 | 390 | 390 | 633 | 150 | 483 | 843 | 292 | 882 | 310 | 270 |
HP515A | 80 | 540 | 626 | M14 | 552 | 390 | 390 | 685 | 150 | 535 | 875 | 323 | 896 | 310 | 270 |
HP515A | 100 | 540 | 641 | M14 | 552 | 390 | 390 | 792 | 150 | 642 | 942 | 384 | 911 | 310 | 270 |
HP520A | 50 | 540 | 597 | M14 | 552 | 390 | 390 | 755 | 150 | 605 | 843 | 195 | 867 | 328 | 270 |
HP520A | 65 | 540 | 612 | M14 | 552 | 390 | 390 | 633 | 150 | 483 | 843 | 292 | 882 | 328 | 270 |
HP520A | 80 | 540 | 626 | M14 | 552 | 390 | 390 | 685 | 150 | 535 | 875 | 323 | 896 | 328 | 270 |
HP520A | 100 | 540 | 641 | M14 | 552 | 390 | 390 | 792 | 150 | 642 | 942 | 384 | 911 | 328 | 270 |
HP525A | 50 | 540 | 597 | M14 | 552 | 390 | 390 | 755 | 150 | 605 | 843 | 195 | 867 | 328 | 270 |
HP525A | 65 | 540 | 612 | M14 | 552 | 390 | 390 | 633 | 150 | 483 | 843 | 292 | 882 | 328 | 270 |
HP525A | 80 | 540 | 626 | M14 | 552 | 390 | 390 | 685 | 150 | 535 | 875 | 323 | 896 | 328 | 270 |
HP525A | 100 | 540 | 641 | M14 | 552 | 390 | 390 | 792 | 150 | 642 | 942 | 384 | 911 | 328 | 270 |
|
