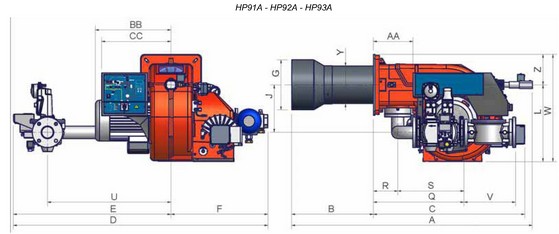

Габаритные размеры горелок
|
DN | AS | AA | BS | BB | С | CC | D | E | F | G | H | J | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НР91А | 50 | 1455 | 242 | 490 | 419 | 918 | 422 | 1439 | 852 | 587 | 265 | 295 | 449 |
НР91А | 65 | 1455 | 242 | 490 | 419 | 918 | 422 | 1636 | 1049 | 587 | 265 | 295 | 447 |
НР91А | 80 | 1455 | 242 | 490 | 419 | 918 | 422 | 1671 | 1084 | 587 | 265 | 295 | 447 |
НР91А | 100 | 1455 | 242 | 490 | 419 | 918 | 422 | 1754 | 1167 | 587 | 265 | 295 | 447 |
НР92А | 50 | 1455 | 242 | 490 | 419 | 918 | 422 | 1439 | 852 | 587 | 269 | 299 | 449 |
НР92А | 65 | 1455 | 242 | 490 | 419 | 918 | 422 | 1636 | 1049 | 587 | 269 | 299 | 447 |
НР92А | 80 | 1455 | 242 | 490 | 419 | 918 | 422 | 1671 | 1084 | 587 | 269 | 299 | 447 |
НР92А | 100 | 1455 | 242 | 490 | 419 | 918 | 422 | 1754 | 1167 | 587 | 269 | 299 | 447 |
НР93А | 50 | 1460 | 242 | 495 | 460 | 918 | 422 | 1439 | 852 | 587 | 304 | 344 | 449 |
НР93А | 65 | 1460 | 242 | 495 | 460 | 918 | 422 | 1636 | 1049 | 587 | 304 | 344 | 447 |
НР93А | 80 | 1460 | 242 | 495 | 460 | 918 | 422 | 1671 | 1084 | 587 | 304 | 344 | 447 |
НР93А | 100 | 1460 | 242 | 495 | 460 | 918 | 422 | 1754 | 1167 | 587 | 304 | 344 | 447 |
К | L | M | N | Omin | Omax | P | Q | R | S | U | V | W | Y | Z | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НР91А | 360 | 550 | M12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 624 | 216 | 735 | 228 | 185 |
НР91А | 360 | 565 | M12 | 417 | 280 | 310 | 295 | 631 | 148 | 483 | 843 | 313 | 750 | 228 | 185 |
НР91А | 360 | 579 | M12 | 417 | 280 | 310 | 295 | 683 | 148 | 535 | 875 | 324 | 764 | 228 | 185 |
НР91А | 360 | 592 | M12 | 417 | 280 | 310 | 295 | 790 | 148 | 642 | 942 | 405 | 111 | 228 | 185 |
НР92А | 360 | 550 | M12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 624 | 216 | 735 | 228 | 185 |
НР92А | 360 | 565 | M12 | 417 | 280 | 310 | 295 | 631 | 148 | 483 | 843 | 313 | 750 | 228 | 185 |
НР92А | 360 | 579 | M12 | 417 | 280 | 310 | 295 | 683 | 148 | 535 | 875 | 324 | 764 | 228 | 185 |
НР92А | 360 | 592 | M12 | 417 | 280 | 310 | 295 | 790 | 148 | 642 | 942 | 405 | 111 | 228 | 185 |
НР93А | 360 | 550 | M12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 624 | 216 | 735 | 228 | 185 |
НР93А | 360 | 565 | M12 | 417 | 280 | 310 | 295 | 631 | 148 | 483 | 843 | 313 | 750 | 228 | 185 |
НР93А | 360 | 579 | M12 | 417 | 280 | 310 | 295 | 683 | 148 | 535 | 875 | 324 | 764 | 228 | 185 |
НР93А | 360 | 592 | M12 | 417 | 280 | 310 | 295 | 790 | 148 | 642 | 942 | 405 | 111 | 228 | 185 |
*DN = ДУ диаметр газовых клапанов

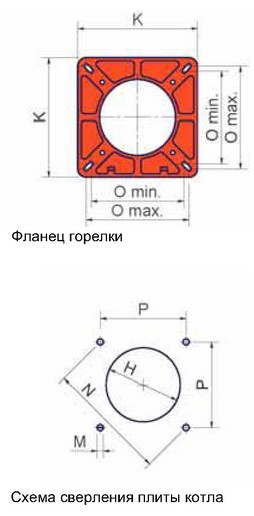

** Между горелкой и котлом установить контрфланец. В качестве альтернативы выполнить отверстие Н меньшего размера, но большего размера, чем Y, и установить сопло изнутри котла.
ПРИМЕЧАНИЕ: габаритные размеры даны на горелки Cib Unigas с клапанами Siemens модели VGD.
