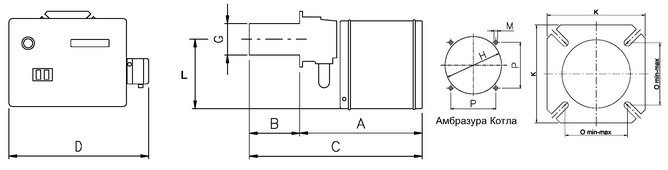

Габаритные размеры горелок
|
A | Bmin | Bmax | Cmin | Cmax | D | E | G | H | K | L | M | Omin | Omax | P | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HS5 (S) | 320 | 0 | 61 | 320 | 381 | 400 | 230 | 80 | 98 | 162 | 190 | m8 | 86 | 138 | 112 |
HS5 (L) | 320 | 0 | 160 | 320 | 480 | 400 | 230 | 80 | 98 | 162 | 190 | m8 | 86 | 138 | 112 |
HS10 (S) | 350 | 159 | 159 | 509 | 509 | 430 | 255 | 108 | 133 | 162 | 210 | m8 | 103 | 103 | 120 |
HS10 (L) | 350 | 254 | 254 | 604 | 604 | 430 | 255 | 108 | 133 | 162 | 210 | m8 | 103 | 103 | 120 |
HS18 (S) | 350 | 177 | 177 | 527 | 527 | 430 | 255 | 126 | 133 | 162 | 210 | m8 | 103 | 103 | 120 |
HS18 (L) | 350 | 267 | 267 | 617 | 617 | 430 | 255 | 126 | 133 | 162 | 210 | m8 | 103 | 103 | 120 |
