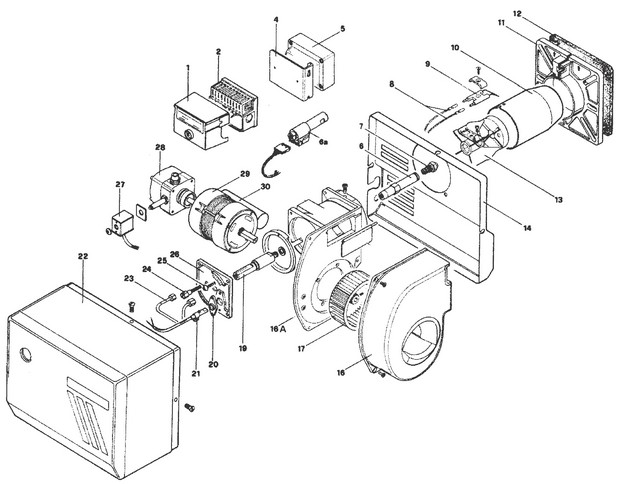

ПОЗ. | Описание | G4 | G4.... P |
---|
1 | Электронный блок LOA24 | 2020445 | 2020445 |
2 | Основание электронного блока | 2030409 | 2030409 |
4 | Кронштейн электронного блока | 2430062 | 2430062 |
5 | Трансформатор Cofi E820 | 2170117 | 2170117 |
6 | Сандартный держатель сопла | 2850037 | 2850037 |
6 | Длинный держатель сопла | 2850059 | 2850059 |
| Удлинитель подогревателя | 2850109 | 2850109 |
6A | Подогреватель | 2850040 | 2850040 |
7 | Сопло | 261... | 261. |
8 | Запальный кабель | 6050119 | 6050119 |
8A | Длинный запальный кабель | 6050122 | 6050122 |
9 | Запальный электрод | 2080232 | 2080232 |
10 | Нормальная форсунка | 30900E3 | 30900E3 |
10A | длинная Форсунка | 30900E4 | 30900E4 |
11 | Фланец | 2100025 | 2100025 |
12 | Прокладка | 2110027 | 2110027 |
13 | Головка сгорания | 3060180 | 3060180 |
14 | Днище | 3190101 | 2010115 |
16 | Правая улитка | 2050267 | 1010022 |
16A | Левая улитка | 2050268 | 2050263 |
17 | Крыльчатка | 2150020 | 2150020 |
19 | Удлинитель держателся сопла | 2850113 | 2850113 |
20 | Основание фоторезистор LANDI | - | - |
21 | Фоторезистор Landis QRB1B | 2510008 | 2510008 |
22 | Кожух | 3010043 | 3010032 |
23 | Трубка для VM1 RL2 | 2220141 | 2220141 |
23 | Трубка для AS47A | 2220141 | 2220141 |
23 | Трубка для BFP21R3 | 2220141 | 2220141 |
24 | Винт регулирования головки | 2320023 | 2320023 |
25 | Винт с показателями | 2350095 | 2350095 |
26 | Фланец распылителя | 2100065 | 2100037 |
27 | Катушка для насоса Delta VM1RL2 | 2580406 | 2580406 |
27 | Катушка для насоса SuntecAS47A | 2580402 | 2580402 |
27 | Катушка для Danfoss BFP21 R3 | 2580701 | 2580701 |
28 | Насос Delta VM1RL2 | 2590012 | 2590012 |
28 | Насос Suntec AS47A | 2590130 | 2590130 |
28 | Насос Danfoss BFP21R3 | 2590309 | 2590309 |
29 | Двигатель SIMEL 75W | 2180052 | 2180052 |
29 | Двигатель AEG 75W | 2180701 | 2180701 |
30 | Конденсатор | 6030013 | 6030013 |
| Шланги дизельного топлива | 2340055 | 2340055 |
| Фильтр дизельного топлива | 2090001 | 2090001 |

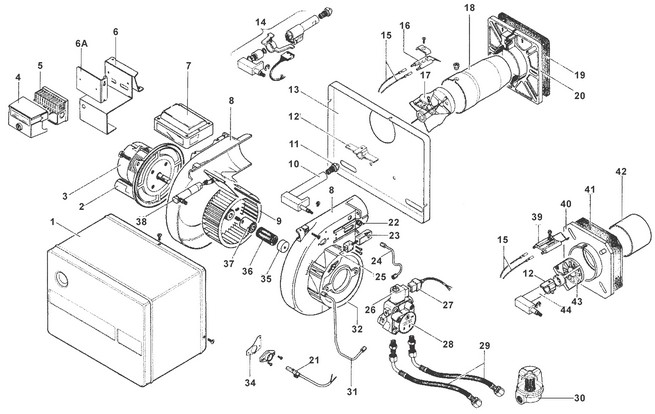

ПОЗ. | Описание | G6 | G10 | G18 |
---|
1 | Кожух | 3010018 | 3010019 | 3010019 |
2 | Конденсатор | 6030003 | 6030005 | 6030005 |
3 | Двигатель SIMEL | 2180013 | 2180005 | 2180014 |
3 | Двигатель AEG | 2180702 | 2180703 | - |
4 | Электронный блок LOA24 | 2020445 | 2020445 | 2020445 |
5 | Основание электронного блока | 2030409 | 2030409 | 2030409 |
6 | Кронштейн электронного блока | 2430004 | 2430004 | 2430004 |
6A | Распорная деталь электронного блока | 2060002 | 2060002 | 2060002 |
7 | Трансформатор Cofi 1020 | 2170106 | 2170106 | 2170106 |
8 | Улитка в комплекте | 2050239 | 2050239 | 2050239 |
8 | Улитка в комплекте (модиф. с домкратом) | 2050237 | 2050236 | 2050236 |
9 | Крыльчатка | 2150003 | 2150004 | 2150004 |
10 | Узел соплодержателя | 3020047 | - | - |
10 | Узел соплодержателя (модификация BL) | 3020069 | - | - |
11 | Сопло | 26100.. | 26100.. | 26100.. |
12 | Опора сопла | 2280032 | 2280006 | 2280006 |
13 | Днище | 2010112 | 2010102 | 2010102 |
14 | Комплект подогревателя Danfoss | - | - | - |
15 | Запальный кабель | 6050119 | 6050122 | 6050122 |
16 | Запальный электрод | 2080232 | - | - |
17 | Головка сгорания | 3060139 | - | - |
18 | Форсунка | 30900A2 | - | - |
18A | длинная Форсунка | 30900A1 | - | - |
19 | Прокладка | 2110027 | - | - |
20 | Фланец | 2100025 | - | - |
21 | Фоторезистор Landis QRB1B | 2510008 | 2510008 | 2510008 |
22 | ОПОРА ФоторезисторА | 2030222 | - | - |
23 | Подвижный блок | 2320012 | 2320012 | 2320012 |
24 | Трубка для AS47C | 2220113 | 2220125 | 2220125 |
24 | Трубка для VM1RL2 | 2220145 | 2220146 | 2220146 |
24 | Трубка для BFP21L3 | 2220113 | 2220125 | 2220125 |
25 | Винт регулирования головки | 2320011 | 2320011 | 2320011 |
26 | Катушка для насоса Suntec AS47C | 2580402 | 2580402 | 2580402 |
26 | Катушка для насоса Delta VM1RL2 | 2580406 | 2580406 | 2580406 |
26 | Катушка для насоса Danfoss BFP21L3 | 2580701 | 2580701 | 2580701 |
27 | Соединительный разъем для Suntec AS47C | 6200008 | 6200008 | 6200008 |
27 | Соединительный разъем DanfossFP21L3 | 6200009 | 6200009 | 6200009 |
28 | Насос Delta VM1RL2 | 2590014 | 2590014 | 2590014 |
28 | Насос Suntec AS47C | 2590011 | 2590011 | 2590011 |
28 | Насос Danfoss BF021L3 | 2590308 | 2590308 | 2590308 |
28 | Насос Delta VM1RL2-2P (модиф. с домкратом) | 2590019 | 2590019 | 2590019 |
| Фланец насоса Delta | 2690015 | 2690015 | 2690015 |
| Фланец насоса Danfoss | 2590503 | 2590503 | 2590503 |
29 | Гибкие шланги | 2340001 | 2340001 | 2340001 |
30 | Фильтр | 2090001 | 2090001 | 2090001 |
31 | Трубка (домкрат насоса) | 2220115 | 2220116 | 2220116 |
32 | Воздушная заслонка | 1010704 | 1010002 | 1010002 |
34 | Основание фоторезис. (мод. без домкрата.) | 2030219 | 2030219 | 2030219 |
34 | Основание фоторезис. (модиф. с домкрат.) | 2030227 | 2030220 | 2030220 |
35 | Соединительная деталь LP | 2540002 | 2540002 | 2540002 |
36 | Соединительная муфта | 2540007 | 2540007 | 2540007 |
37 | Соединительная деталь LV | 2540003 | 2540003 | 2540003 |
38 | домкрат в комплекте | 2330010 | 2330015 | 2330015 |
39 | Запальный электрод | - | 2080203 | 2080203 |
40 | Фланец | - | 2100007 | 2100011 |
41 | Прокладка | - | 2110031 | 2110031 |
42 | Форсунка | - | 3090005 | 3090006 |
42 | длинная Форсунка | - | 3090008 | 3090009 |
43 | Головка сгорания | - | 3060102 | 3060103 |
44 | Узел соплодержателя | - | 3020016 | 3020016 |
44 | Узел длинного соплодержателя | - | 3020020 | 3020020 |
