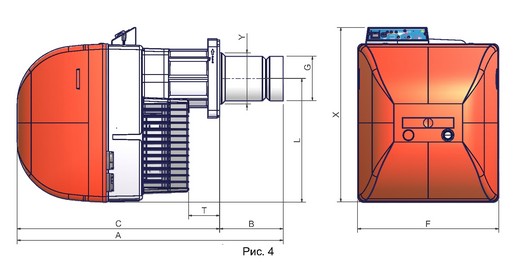

Габаритные размеры горелок
|
| AS* | AL* | BS* | BL* | С | F | G | H | K1 | K2 | L | M | N | Omin | Omax | P | X | Y | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LO280 | 732.5 | 877.5 | 162.5 | 307.5 | 570 | 396 | 108 | 128 | 215 | 223 | 348 | M10 | 219 | 131 | 179 | 155 | 492 | 108 |
| LO400 | 748 | 877.5 | 178 | 307.5 | 570 | 396 | 125 | 164 | 215 | 223 | 348 | M10 | 219 | 131 | 179 | 155 | 491 | 144 |
*S = Сопло Стандартное
*L = Сопло Длинное
