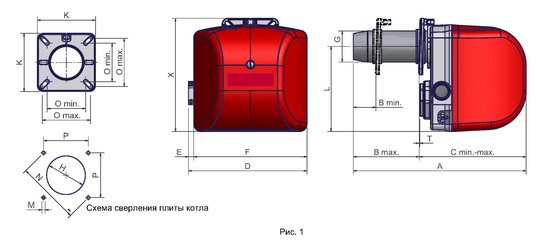

Габаритные размеры горелок
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| А | В | С | D | Е | F | G | Н | К | L | М | N | О | Р | т | X | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сопло | MIN. | МАХ. | MIN. | МАХ. | MIN. | МАХ. | ||||||||||||||
| LO60 | Стандартное | 365 | 58 | 91 | 274 | 307 | 304 | 14 | 291 | Ш80 | Ш95 | 145 | 218 | М8 | 155 | 96 | 120 | 110 | 2 | 291 |
| LO60 | Длинное | 443 | 58 | 169 | 274 | 385 | 304 | 14 | 291 | Ш80 | Ш95 | 145 | 218 | М8 | 155 | 96 | 120 | 110 | 2 | 291 |
| LO90 | Стандартное | 365 | 58 | 71 | 294 | 307 | 304 | 14 | 291 | Ш80 | Ш95 | 145 | 218 | М8 | 155 | 96 | 120 | 110 | 2 | 291 |
| LO90 | Длинное | 443 | 58 | 149 | 294 | 385 | 304 | 14 | 291 | Ш80 | Ш95 | 145 | 218 | М8 | 155 | 96 | 120 | 110 | 2 | 291 |
