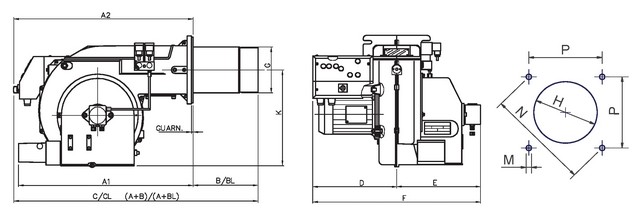

Габаритные размеры горелок
|
A1 | A2 | B | BL | C | CL | D | E | F | G | H | K | M | N | P | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PG30 | - | 500 | 150 | 340 | 650 | 840 | 270 | 230 | 500 | 121 | 151 | 292 | M10 | 219 | 155 |
PG60 | - | 600 | 244 | 442 | 844 | 1042 | 300 | 285 | 585 | 153 | 182 | 350 | M10 | 269 | 190 |
PG70 | 685 | - | 310 | 460 | 995 | 1145 | 360 | 350 | 710 | 198 | 228 | 375 | M10 | 330 | 233 |
PG81 | 685 | - | 340 | 490 | 1025 | 1175 | 370 | 365 | 735 | 234 | 264 | 375 | M10 | 330 | 233 |
