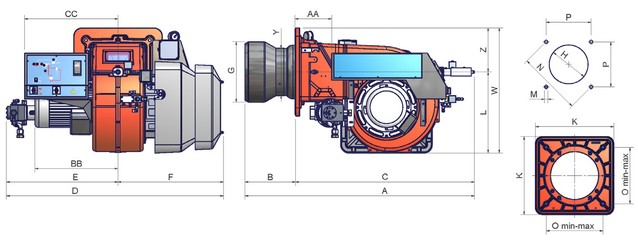

Габаритные размеры горелок
|
| A(S*) | A(L*) | AA | B(S*) | B(L*) | BB | C | CC | D | E | |
|---|---|---|---|---|---|---|---|---|---|---|
| PG510 | 1451 | 1671 | 223 | 310 | 530 | 508 | 1141 | 571 | 1314 | 671 |
| PG515 | 1451 | 1671 | 223 | 310 | 530 | 508 | 1141 | 571 | 1324 | 681 |
| PG520 | 1451 | 1671 | 223 | 310 | 530 | 508 | 1141 | 571 | 1324 | 681 |
| PG525 | 1511 | 1691 | 223 | 350 | 530 | 650 | 1161 | 571 | 1341 | 698 |
| F | G | H | K | L | M | N | O | P | W | Y | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PG510 | 643 | 329 | 369 | 540 | 496 | M14 | 552 | 390 | 390 | 766 | 264 | 270 |
| PG515 | 643 | 350 | 390 | 540 | 496 | M14 | 552 | 390 | 390 | 766 | 276 | 270 |
| PG520 | 643 | 370 | 410 | 540 | 496 | M14 | 552 | 390 | 390 | 766 | 288 | 270 |
| PG525 | 643 | 434 | 484 | 540 | 496 | M14 | 552 | 390 | 390 | 938 | 328 | 270 |
