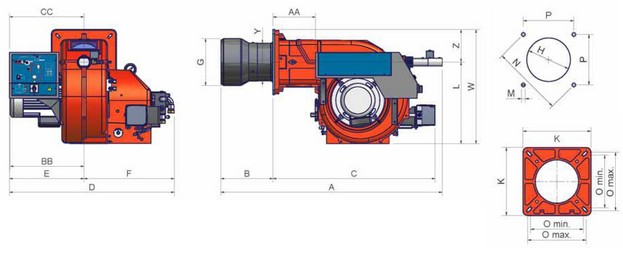

Габаритные размеры горелок
|
AS | AL | AA | BS | BL | BB | С | CC | D | E | F | G | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
PG91 | 1259 | 1432 | 242 | 300 | 473 | 419 | 918 | 422 | 935 | 422 | 513 | 238 |
PG92 | 1253 | 1426 | 242 | 294 | 467 | 419 | 918 | 422 | 935 | 422 | 513 | 266 |
PG93 | 1253 | 1426 | 243 | 294 | 467 | 460 | 918 | 422 | 935 | 422 | 513 | 266 |
H | К | L | M | N | Omin | Omax | p | W | Y | Z | |
---|---|---|---|---|---|---|---|---|---|---|---|
PG91 | 268 | 360 | 464 | M12 | 417 | 280 | 310 | 295 | 649 | 196 | 185 |
PG92 | 296 | 360 | 464 | M12 | 417 | 280 | 310 | 295 | 649 | 213 | 185 |
PG93 | 296 | 360 | 464 | M12 | 417 | 280 | 310 | 295 | 649 | 213 | 185 |
