Габаритные размеры горелок Cib Unigas вентиляторов для горелок Cib Unigas
Код | | A | B | C | E | F | G | H | H1 | h1 | K | L | M |
---|
GBJ G05040 | 112M2 | 802 | 738 | 470 | 310 | 355 | 77 | 450 | 450 | 355 | 69 | 260 | 332 |
GBJ G05660 | 132S2 | 894 | 829 | 528 | 350 | 400 | 87 | 500 | 500 | 400 | 76 | 320 | 392 |
GBJ G06330 | 132M2 | 990 | 895 | 589 | 388 | 425 | 100 | 560 | 560 | 425 | 87 | 320 | 392 |
GBJ G06340 | 160M2 | 990 | 895 | 685 | 388 | 425 | 100 | 560 | 560 | 425 | 87 | 425 | 440 |
GBJ G06370 | 160M2 | 990 | 895 | 685 | 388 | 425 | 100 | 560 | 560 | 425 | 87 | 425 | 440 |
GBJ G07140 | 160L2 | 1110 | 1000 | 749 | 435 | 475 | 110 | 630 | 630 | 475 | 97 | 425 | 440 |

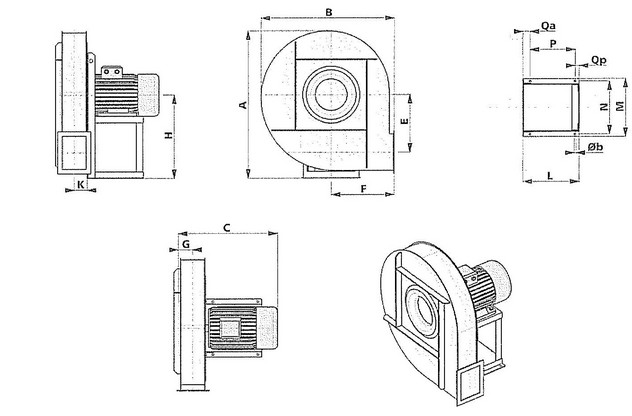

Код | | N | P | Qa | Qp | nb | b | D1 | nfa | va | a | b | nfp | fp | kg | kgm² |
---|
GBJ G05040 | 112M2 | 300 | 200 | 35 | 25 | 4 | 12 | 241 | 8 | M8 | 180 | 125 | 6 | 11.5 | 75 | 1.5 |
GBJ G05660 | 132S2 | 360 | 250 | 45 | 25 | 4 | 12 | 265 | 8 | M8 | 200 | 140 | 8 | 11.5 | 108 | 2.2 |
GBJ G06330 | 132M2 | 360 | 250 | 45 | 25 | 4 | 12 | 292 | 8 | M8 | 224 | 160 | 8 | 11.5 | 135 | 2.9 |
GBJ G06340 | 160M2 | 400 | 340 | 55 | 30 | 4 | 14 | 292 | 8 | M8 | 224 | 160 | 8 | 11.5 | 190 | 2.9 |
GBJ G06370 | 160M2 | 400 | 340 | 55 | 30 | 4 | 14 | 292 | 8 | M8 | 224 | 160 | 8 | 11.5 | 195 | 3.5 |
GBJ G07140 | 160L2 | 400 | 340 | 55 | 30 | 4 | 14 | 332 | 8 | M8 | 250 | 180 | 10 | 11.5 | 245 | 5.5 |
Вентилятор возможно развернуть в разные стороны. Вентиляторы G05040 разворачиваются на 30°. Если необходимо развернуть на 45°, необходимо указать об этом при заказе. Изображенный разворот соответствует RD270 и расстояние между основанием и осью соответствует размеру Н в таблице. Для других типов разворотов - проконсультироваться с Таблицей ориентации горелок, которая дает эти значения в соответствии с размерами Н, Н1 или Н2. Размер С - вес (кг); веса, указанные в таблице, расчитаны вместе с двигателем серии А14/А17. nb, nfp - указывают на количество отверстий; nfa - на количество винтов.
Код | | A | B | C | E | F | G | H | H1 | h1 | K | L | M |
---|
GBJ H05630 | 160M2 | 891 | 826 | 724 | 314 | 400 | 120 | 500 | 500 | 400 | 107 | 425 | 440 |
GBJ H06320 | 160M2 | 990 | 895 | 749 | 342 | 425 | 131 | 560 | 560 | 425 | 120 | 425 | 440 |
GBJ H06330 | 160L2 | 990 | 895 | 793 | 342 | 425 | 131 | 560 | 560 | 425 | 120 | 425 | 440 |
GBJ H06380 | 180M2 | 990 | 895 | 799 | 342 | 425 | 131 | 560 | 560 | 425 | 120 | 470 | 500 |
GBJ H07120 | 200L2 | 1110 | 1000 | 945 | 383 | 475 | 145 | 630 | 630 | 475 | 132 | 500 | 570 |
GBJ H07170 | 200L2 | 1110 | 1000 | 945 | 383 | 475 | 145 | 630 | 630 | 475 | 132 | 500 | 570 |
GBJ H08030 | 250M2 | 1250 | 1120 | 1063 | 430 | 530 | 160 | 710 | 710 | 530 | 150 | 600 | 686 |
GBJ I06310 | 160M2 | 990 | 895 | 775 | 322 | 425 | 144 | 560 | 560 | 425 | 132 | 425 | 440 |
GBJ I06320 | 160L2 | 990 | 895 | 819 | 322 | 425 | 144 | 560 | 560 | 425 | 132 | 425 | 440 |
GBJ I06360 | 180M2 | 990 | 895 | 825 | 322 | 425 | 144 | 560 | 560 | 425 | 132 | 470 | 500 |
GBJ I07060 | 200L2 | 1110 | 1000 | 975 | 360 | 475 | 160 | 630 | 630 | 475 | 148 | 500 | 570 |
GBJ I07080 | 200L2 | 1110 | 1000 | 975 | 360 | 475 | 160 | 630 | 630 | 475 | 148 | 500 | 570 |
GBJ I07100 | 200L2 | 1110 | 1000 | 975 | 360 | 475 | 160 | 630 | 630 | 475 | 148 | 500 | 570 |
GBJ I07120 | 225M2 | 1110 | 1000 | 1005 | 360 | 475 | 160 | 630 | 630 | 475 | 148 | 550 | 626 |
GBJ I0800A | 250M2 | 1250 | 1120 | 1104 | 405 | 530 | 183 | 710 | 710 | 530 | 166 | 600 | 686 |
GBJ I08020 | 280S2 | 1250 | 1120 | 1174 | 405 | 530 | 183 | 710 | 710 | 530 | 166 | 700 | 760 |
GBJ LO6360 | 200L2 | 1190 | 1010 | 1032 | 380 | 450 | 183 | 800 | 630 | 450 | 188 | 500 | 570 |
Код | | N | P | Qa | Qp | nb | b | D1 | nfa | va | a | b | nfp | fp | kg | kgm² |
---|
GBJ H05630 | 160M2 | 400 | 340 | 55 | 30 | 4 | 14 | 332 | 8 | M8 | 280 | 200 | 10 | 11.5 | 175 | 2.5 |
GBJ H06320 | 160M2 | 400 | 340 | 55 | 30 | 4 | 14 | 366 | 8 | M8 | 315 | 224 | 10 | 11.5 | 205 | 3.2 |
GBJ H06330 | 160L2 | 400 | 340 | 55 | 30 | 4 | 14 | 366 | 8 | M8 | 315 | 224 | 10 | 11.5 | 225 | 3.2 |
GBJ H06380 | 180M2 | 450 | 370 | 65 | 35 | 4 | 14 | 366 | 8 | M8 | 315 | 224 | 10 | 11.5 | 250 | 3.8 |
GBJ H07120 | 200L2 | 510 | 385 | 75 | 40 | 4 | 16 | 405 | 8 | M8 | 355 | 250 | 10 | 11.5 | 335 | 6 |
GBJ H07170 | 200L2 | 510 | 385 | 75 | 40 | 4 | 16 | 405 | 8 | M8 | 355 | 250 | 10 | 11.5 | 350 | 6.5 |
GBJ H08030 | 250M2 | 615 | 460 | 95 | 45 | 4 | 21 | 448 | 12 | M8 | 400 | 280 | 14 | 11.5 | 560 | 10 |
GBJ I06310 | 160M2 | 400 | 340 | 55 | 30 | 4 | 14 | 405 | 8 | M8 | 355 | 250 | 10 | 11.5 | 220 | 3.5 |
GBJ I06320 | 160L2 | 400 | 340 | 55 | 30 | 4 | 14 | 405 | 8 | M8 | 355 | 250 | 10 | 11.5 | 230 | 3.5 |
GBJ I06360 | 180M2 | 450 | 370 | 65 | 35 | 4 | 14 | 405 | 8 | M8 | 355 | 250 | 10 | 11.5 | 250 | 4 |
GBJ I07060 | 200L2 | 510 | 385 | 75 | 40 | 4 | 16 | 448 | 12 | M8 | 400 | 280 | 14 | 11.5 | 330 | 6 |
GBJ I07080 | 200L2 | 510 | 385 | 75 | 40 | 4 | 16 | 448 | 12 | M8 | 400 | 280 | 14 | 11.5 | 340 | 6 |
GBJ I07100 | 200L2 | 510 | 385 | 75 | 40 | 4 | 16 | 448 | 12 | M8 | 400 | 280 | 14 | 11.5 | 340 | 7 |
GBJ I07120 | 225M2 | 565 | 425 | 85 | 40 | 4 | 19 | 448 | 12 | M8 | 400 | 280 | 14 | 11.5 | 400 | 7 |
GBJ I0800A | 250M2 | 615 | 460 | 95 | 45 | 4 | 21 | 551 | 12 | M10 | 450 | 315 | 14 | 11.5 | 565 | 10 |
GBJ I08020 | 280S2 | 680 | 550 | 100 | 50 | 4 | 21 | 551 | 12 | M10 | 450 | 315 | 14 | 11.5 | 670 | 10 |
GBJ LO6360 | 200L2 | 510 | 385 | 75 | 40 | 4 | 16 | 629 | 16 | M10 | 500 | 355 | 14 | 11.5 | 425 | 4.5 |
Вентилятор возможно развернуть в разные стороны. Изображенный разворот соответствует RD270 и расстояние между основанием и осью соответствует размеру Н в таблице. Для других типов разворотов - проконсультироваться с Таблицей ориентации горелок, которая дает эти значения в соответствии с размерами Н, Н1 или Н2. Размер С - вес (кг); веса, указанные в таблице, рассчитаны вместе с двигателем серии А14/А17. nb, nfp - указывают на количество отверстий; nfa - на количество винтов.

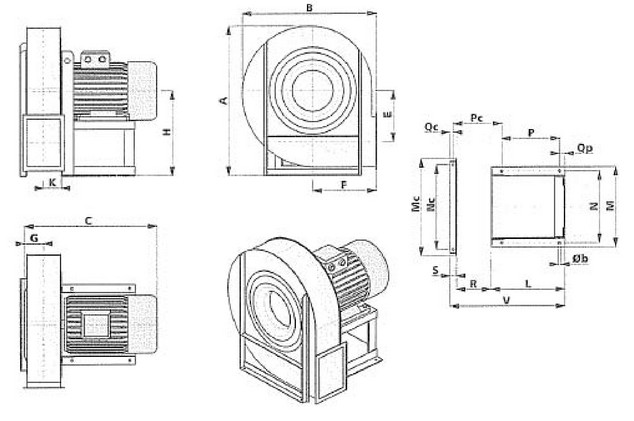

Код | | A | B | C | E | F | G | H | H1 | h1 | K | L | M | Mc | N | Nc |
---|
GBJ LO7120 | 225M2 | 1340 | 1130 | 1108 | 430 | 500 | 205 | 800 | 710 | 500 | 207 | 550 | 626 | 910 | 565 | 800 |
GBJ LO7140 | 250M2 | 1340 | 1130 | 1164 | 430 | 500 | 205 | 800 | 710 | 500 | 207 | 600 | 686 | 910 | 615 | 800 |
GBJ LO8020 | 280M2 | 1500 | 1265 | 1364 | 485 | 560 | 231 | 900 | 800 | 560 | 233 | 700 | 760 | 1210 | 680 | 900 |
GBJ LO8040 | 315S2 | 1500 | 1265 | 1404 | 485 | 560 | 231 | 900 | 800 | 560 | 233 | 770 | 860 | 1210 | 770 | 900 |
GBJ LO8060 | 315M2 | 1500 | 1265 | 1444 | 485 | 560 | 231 | 900 | 800 | 560 | 233 | 770 | 860 | 1210 | 770 | 900 |
Код | | P | Pc | Qp | Qc | R | S | V | nb | b | D1 | nfa | va | a | b | nfp | fp | kg | kgm² |
---|
GBJ LO7120 | 225M2 | 425 | 530 | 40 | 30 | 415 | 60 | 1025 | 6 | 19 | 698 | 16 | M10 | 560 | 400 | 14 | 14 | 575 | 7 |
GBJ LO7140 | 250M2 | 460 | 540 | 45 | 30 | 415 | 60 | 1075 | 6 | 21 | 698 | 16 | M10 | 560 | 400 | 14 | 14 | 650 | 7.5 |
GBJ LO8020 | 280M2 | 550 | 595 | 50 | 30 | 465 | 60 | 1225 | 6 | 24 | 775 | 16 | M10 | 630 | 450 | 14 | 14 | 820 | 12 |
GBJ LO8040 | 315S2 | 605 | 605 | 55 | 30 | 465 | 60 | 1295 | 6 | 24 | 775 | 16 | M10 | 630 | 450 | 14 | 14 | 975 | 12.5 |
GBJ LO8060 | 315M2 | 605 | 605 | 55 | 30 | 465 | 60 | 1295 | 6 | 24 | 775 | 16 | M10 | 630 | 450 | 14 | 14 | 1015 | 13 |
Вентилятор не разворачивается. Изображенный разворот соответствует RD270 и расстояние между основанием и осью соответствует размеру Н в таблице. Для других типов разворотов - проконсультироваться с Таблицей ориентации горелок, которая дает эти значения в соответствии с размерами Н, Н1 или Н2. Размер С - вес (кг); веса, указанные в таблице, расчитаны вместе с двигателем серии А14/А17. nb, nfp - указывают на количество отверстий; nfa - на количество винтов.
