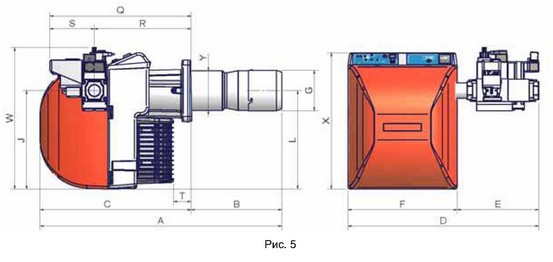

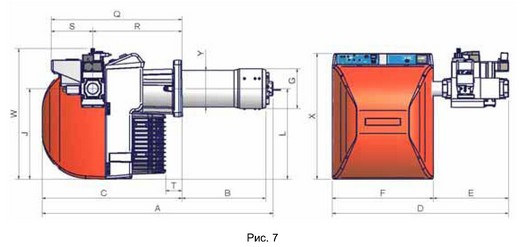

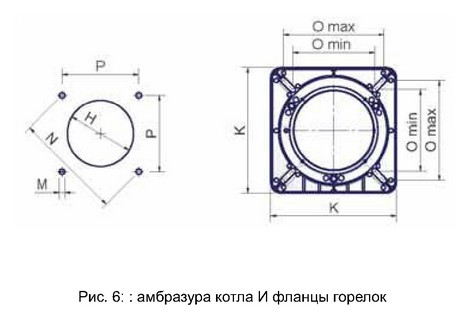

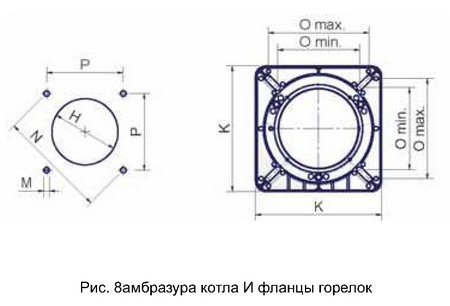

Габаритные размеры горелок
|
DN | AS* | AL* | BS* | BL* | С | D ±5mm | E ±5mm | F | G | H | J | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
NG/LG550 | 25/32 | 843 | 943 | 253 | 353 | 590 | 671 | 245 | 426 | 158 | 178 | 384 |
NG/LG550 | 40 | 843 | 943 | 253 | 353 | 590 | 744 | 318 | 426 | 158 | 178 | 384 |
NG/LG550 | 50 | 843 | 943 | 253 | 353 | 590 | 744 | 318 | 426 | 158 | 178 | 384 |
К | L | M | N | Omin | Omax | P | Q | R | S | T | W | X | Y | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
NG/LG550 | 241 | 384 | M10 | 247 | 157 | 192 | 174 | 552 | 377 | 175 | 69 | 543 | 533 | 155 |
NG/LG550 | 241 | 384 | M10 | 247 | 157 | 192 | 174 | 552 | 377 | 175 | 69 | 553 | 533 | 155 |
NG/LG550 | 241 | 384 | M10 | 247 | 157 | 192 | 174 | 552 | 377 | 175 | 69 | 603 | 533 | 155 |
* S = сопло стандартное
L = сопло длинное
DN | AS* | AL* | BS* | BL* | С | D ±5mm | E ±5mm | F | G | H | J | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
NGX550 | 25/32 | 874 | 974 | 253 | 353 | 590 | 671 | 245 | 426 | 168 | 178 | 384 |
NGX550 | 40 | 874 | 974 | 253 | 353 | 590 | 744 | 318 | 426 | 168 | 178 | 384 |
NGX550 | 50 | 874 | 974 | 253 | 353 | 590 | 744 | 318 | 426 | 168 | 178 | 384 |
К | L | M | N | Omin | Omax | P | Q | R | S | T | W | X | Y | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
NGX550 | 241 | 384 | M10 | 247 | 157 | 192 | 174 | 552 | 377 | 175 | 69 | 543 | 533 | 155 |
NGX550 | 241 | 384 | M10 | 247 | 157 | 192 | 174 | 552 | 377 | 175 | 69 | 553 | 533 | 155 |
NGX550 | 241 | 384 | M10 | 247 | 157 | 192 | 174 | 552 | 377 | 175 | 69 | 603 | 533 | 155 |
