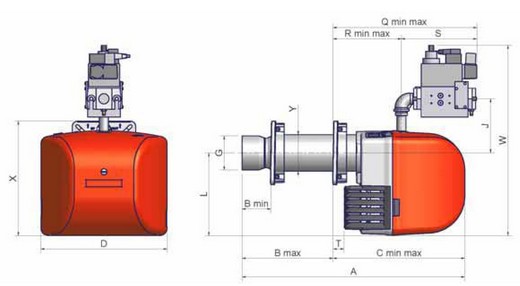

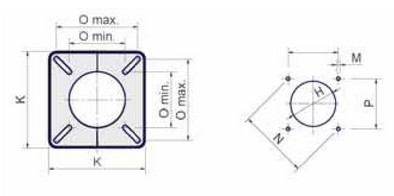

Габаритные размеры горелок
Cib Unigas LG/NG/NGX120, LG/NG140, LG/NG/NGX200
| DN | А | Bmin. | Bmax. | Cmin. | Cmax. | D | G | H | J | К | L | M |
---|
NG120- (S) | 15 | 560 | 85 | 170 | 390 | 475 | 374 | 0101 | 0128 | 161 | 188 | 245 | M8 |
NG120- (L) | 15 | 660 | 85 | 270 | 390 | 575 | 374 | 0101 | 0128 | 161 | 188 | 245 | M8 |
NG140 - (S) | 20 | 560 | 85 | 170 | 390 | 475 | 374 | 0101 | 0128 | 161 | 188 | 245 | M8 |
NG140- (L) | 20 | 660 | 85 | 270 | 390 | 575 | 374 | 0101 | 0128 | 161 | 188 | 245 | M8 |
NG140- (S) | 25 | 560 | 85 | 170 | 390 | 475 | 374 | 0101 | 0128 | 161 | 188 | 245 | M8 |
NG140- (L) | 25 | 660 | 85 | 270 | 390 | 575 | 374 | 0101 | 0128 | 161 | 188 | 245 | M8 |
NG200- (S) | 20 | 560 | 85 | 170 | 390 | 475 | 374 | 0117 | 0137 | 161 | 188 | 245 | M8 |
NG200- (L) | 20 | 660 | 85 | 270 | 390 | 575 | 374 | 0117 | 0137 | 161 | 188 | 245 | M8 |
NG200- (S) | 25 | 560 | 85 | 170 | 390 | 475 | 374 | 0117 | 0137 | 161 | 188 | 245 | M8 |
NG200- (L) | 25 | 660 | 85 | 270 | 390 | 575 | 374 | 0117 | 0137 | 161 | 188 | 245 | M8 |
| N | Omin. | Omax. | P | Q | R | S | Tmin. | W | X | Y |
---|
NG120- (S) | 188 | 109 | 158 | 133 | 382 | 467 | 202 | 287 | 180 | 32 | 537 | 340 | 0108 |
NG120- (L) | 188 | 109 | 158 | 133 | 382 | 567 | 202 | 387 | 180 | 32 | 537 | 340 | 0108 |
NG140 - (S) | 188 | 109 | 158 | 133 | 382 | 467 | 202 | 287 | 180 | 32 | 537 | 340 | 0108 |
NG140- (L) | 188 | 109 | 158 | 133 | 382 | 567 | 202 | 387 | 180 | 32 | 537 | 340 | 0108 |
NG140- (S) | 188 | 109 | 158 | 133 | 426 | 511 | 202 | 287 | 224 | 32 | 565 | 340 | 0108 |
NG140- (L) | 188 | 109 | 158 | 133 | 426 | 611 | 202 | 387 | 224 | 32 | 565 | 340 | 0108 |
NG200- (S) | 188 | 109 | 158 | 133 | 382 | 467 | 202 | 287 | 180 | 32 | 537 | 340 | 0108 |
NG200- (L) | 188 | 109 | 158 | 133 | 382 | 567 | 202 | 387 | 180 | 32 | 537 | 340 | 0108 |
NG200- (S) | 188 | 109 | 158 | 133 | 426 | 511 | 202 | 287 | 224 | 32 | 565 | 340 | 0108 |
NG200- (L) | 188 | 109 | 158 | 133 | 426 | 611 | 202 | 387 | 224 | 32 | 565 | 340 | 0108 |
| DN | A | Bmin. | Bmax. | Cmin. | Cmax. | D | G | H | J | К | L | M |
---|
NGX120- (S) | 15 | 560 | 85 | 170 | 390 | 475 | 374 | 0108 | 0128 | 161 | 188 | 245 | M8 |
NGX120- (L) | 15 | 660 | 85 | 270 | 390 | 575 | 374 | 0108 | 0128 | 161 | 188 | 245 | M8 |
NGX120- (S) | 25 | 560 | 85 | 170 | 390 | 475 | 374 | 0108 | 0128 | 161 | 188 | 245 | M8 |
NGX120- (L) | 25 | 660 | 85 | 270 | 390 | 575 | 374 | 0108 | 0128 | 161 | 188 | 245 | M8 |
NGX200- (S) | 25 | 560 | 85 | 170 | 390 | 475 | 374 | 0114 | 0134 | 161 | 188 | 245 | M8 |
NGX200- (L) | 25 | 660 | 85 | 270 | 390 | 575 | 374 | 0114 | 0134 | 161 | 188 | 245 | M8 |
| N | Omin. | Omax. | P | Q | R | S | Tmin. | W | X | Y |
---|
NGX120- (S) | 188 | 109 | 158 | 133 | 382 | 467 | 202 | 287 | 180 | 32 | 537 | 340 | 0108 |
NGX120- (L) | 188 | 109 | 158 | 133 | 382 | 567 | 202 | 387 | 180 | 32 | 537 | 340 | 0108 |
NGX120- (S) | 188 | 109 | 158 | 133 | 382 | 467 | 202 | 287 | 180 | 32 | 537 | 340 | 0108 |
NGX120- (L) | 188 | 109 | 158 | 133 | 382 | 567 | 202 | 387 | 180 | 32 | 537 | 340 | 0108 |
NGX200- (S) | 188 | 109 | 158 | 133 | 382 | 467 | 202 | 287 | 180 | 32 | 537 | 340 | 0108 |
NGX200- (L) | 188 | 109 | 158 | 133 | 382 | 567 | 202 | 387 | 180 | 32 | 537 | 340 | 0108 |
*S = сопло стандартное
L = сопло длинное
