Габаритные размеры горелок
Cib Unigas LG/NG/NGX280, LG/NG/NGX350(240), LG/NG/NGX400

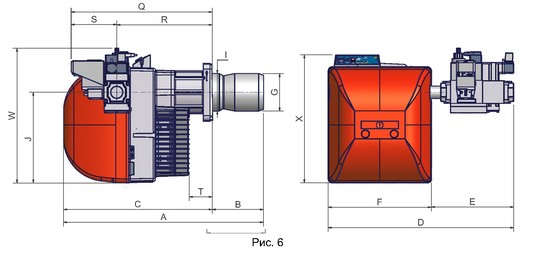

Стандартные горелки Cib Unigas
| AS* | AL* | BS* | BL* | С | F | G | H | J |
---|
NG/LG280 | 732.5 | 877.5 | 162.5 | 307.5 | 570 | 396 | 117 | 137 | 348 |
NG/LG350(240) | 748 | 877.5 | 178 | 307.5 | 570 | 396 | 125 | 164 | 348 |
NG/LG400 | 768 | 897.5 | 198 | 327.5 | 570 | 396 | 144 | 164 | 348 |

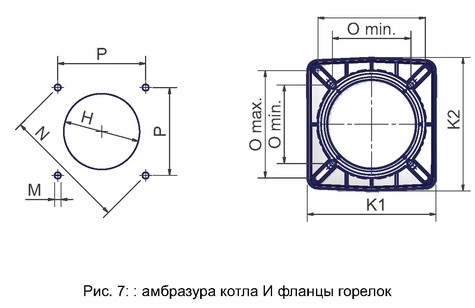

| K1 | K2 | M | N | Omin | Omax | P | Q | R | s | T | X | Y |
---|
NG/LG280 | 215 | 223 | M10 | 219 | 131 | 179 | 155 | 541 | 366 | 175 | 128 | 491 | 108 |
NG/LG350(240) | 215 | 223 | M10 | 219 | 131 | 179 | 155 | 541 | 366 | 175 | 89 | 491 | 144 |
NG/LG400 | 215 | 223 | M10 | 219 | 131 | 179 | 155 | 541 | 366 | 175 | 89 | 491 | 144 |
S = сопло стандартное
L = сопло длинное
| D ± 5 mm | E ± 5 mm | w |
---|
| Rp 1 | Rp 1 ¼ | Rp 1" ½ | Rp 2 | Rp 1 | Rp 1 ¼ | Rp 1" ½ | Rp 2 | Rp 1 | Rp 1 ¼ | Rp 1" ½ | Rp 2 |
---|
NG/LG280 | 596 | 596 | 726 | 726 | 200 | 200 | 330 | 330 | 508 | 508 | 517 | 567 |
NG/LG350(240) | 596 | 596 | 726 | 726 | 200 | 200 | 330 | 330 | 508 | 508 | 517 | 567 |
NG/LG400 | 596 | 596 | 726 | 726 | 200 | 200 | 330 | 330 | 508 | 508 | 517 | 567 |

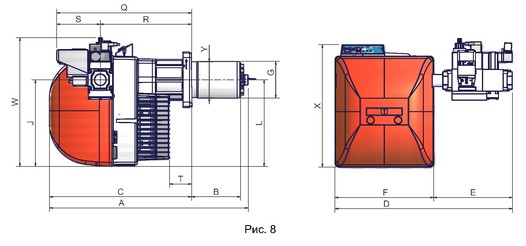

Горелки Cib Unigas с низкими выбросами NOx
| AS* | AL* | BS* | BL* | С | F | G | H | J | K1 | K2 |
---|
NGX280 | 778 | 907.5 | 178 | 307.5 | 570 | 396 | 113 | 164 | 348 | 215 | 223 |
NGX350(240) | 778 | 907.5 | 178 | 307.5 | 570 | 396 | 131 | 164 | 348 | 215 | 223 |
NGX400 | 798 | 927.5 | 198 | 327.5 | 570 | 396 | 148 | 168 | 348 | 215 | 223 |

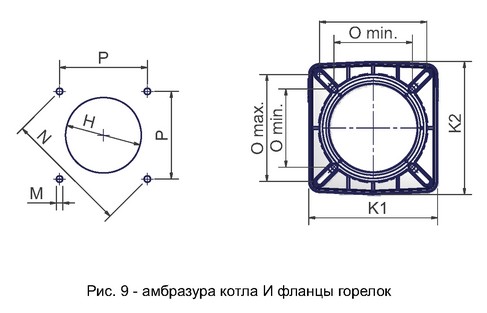

| M | N | Omin | Omax | P | Q | R | s | T | X | Y |
---|
NGX280 | M10 | 219 | 131 | 179 | 155 | 541 | 366 | 175 | 128 | 491 | 144 |
NGX350(240) | M10 | 219 | 131 | 179 | 155 | 541 | 366 | 175 | 89 | 491 | 144 |
NGX400 | M10 | 219 | 131 | 179 | 155 | 541 | 366 | 175 | 89 | 491 | 144 |
* S = сопло стандартное
L = сопло длинное
| D ± 5 mm | E± 5 mm | w |
---|
| Rp 1 | Rp 1 ¼ | Rp 1" ½ | Rp 2 | Rp 1 | Rp 1 ¼ | Rp 1"½ | Rp 2 | Rp 1 | Rp 1 ¼ | Rp1"½ | Rp 2 |
---|
NGX280 | 596 | 596 | 726 | 726 | 200 | 200 | 330 | 330 | 508 | 508 | 517 | 567 |
NGX350(240) | 596 | 596 | 726 | 726 | 200 | 200 | 330 | 330 | 508 | 508 | 517 | 567 |
NGX400 | 596 | 596 | 726 | 726 | 200 | 200 | 330 | 330 | 508 | 508 | 517 | 567 |
