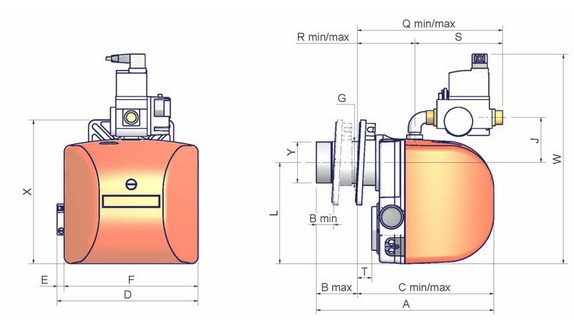

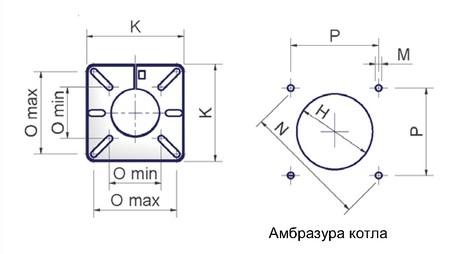

Габаритные размеры горелок
Cib Unigas LG/NG/NGX35
| | А | В | С | D | E | F | G | H | J | К | L | M |
---|
| | | min. | max. | min. | max. | | | | | | | | | |
---|
NG35 S | (½") | 338 | 34 | 78 | 260 | 305 | 269 | 14 | 255 | 080 | 095 | 86 | 162 | 194 | M8 |
NG35 L | (½") | 416 | 34 | 156 | 260 | 383 | 269 | 14 | 255 | 080 | 095 | 86 | 162 | 194 | M8 |
NGX35 S | (½") | 338 | 58 | 98 | 240 | 280 | 269 | 14 | 255 | 080 | 095 | 86 | 145 | 194 | M8 |
NGX35 L | (½") | 338 | 58 | 178 | 160 | 280 | 269 | 14 | 255 | 080 | 095 | 86 | 145 | 194 | M8 |
| N | O | P | Q | R | S | Tmin. | W | X | Y |
---|
| | min. | max. | | min. | max. | min. | max. | | | | | |
---|
NG35 S | 155 | 86 | 138 | 110 | 277 | 322 | 109 | 154 | 168 | 27 | 400 | 275 | 078,5 |
NG35 L | 155 | 86 | 138 | 110 | 277 | 400 | 109 | 232 | 168 | 27 | 400 | 275 | 078,5 |
NGX35 S | 153 | 96 | 120 | 108 | 257 | 297 | 89 | 129 | 168 | 7 | 400 | 266 | 080 |
NGX35 L | 153 |
96 | 120 | 108 | 257 | 297 | 89 | 129 | 168 | 7 | 400 | 266 | 080 |
S: сопло стандартное
L: сопло длинное
