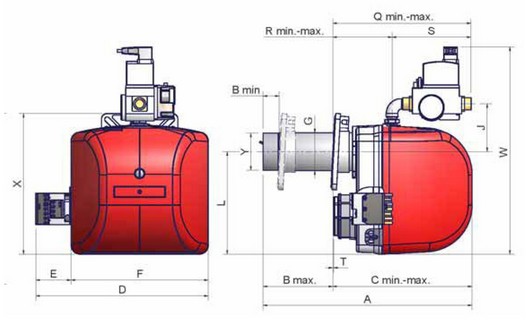

Габаритные размеры горелок
|

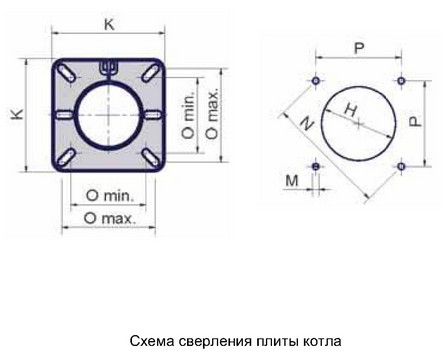

Rp | А | В | С | D | Е | F | G | H | J | К | L | M | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
min. | max. | min. | max. | ||||||||||||
NG70 S | ½" | 365 | 34 | 78 | 287 | 332 | 365 | 75 | 291 | 080 | 095 | 99 | 162 | 218 | M8 |
NG70 L | ½" | 443 | 34 | 156 | 287 | 410 | 365 | 75 | 291 | 080 | 095 | 99 | 162 | 218 | М8 |
NG90 S | ½" | 365 | 34 | /и | 295 | 331 | 365 | 75 | 291 | 080 | 095 | 102 | 162 | 218 | М8 |
NG90 L | ½" | 443 | 34 | 148 | 295 | 409 | 365 | 75 | 291 | 080 | 095 | 102 | 162 | 218 | М8 |
N | О | Р | Q | R | S | Tmin. | W | X | Y | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
min. | max. | min. | max. | min. | max. | ||||||||
NG70 S | 155 | 86 | 138 | 110 | 285 | 330 | 118 | 163 | 168 | 14 | 438 | 299 | 078,5 |
NG70 L | 155 | 86 | 138 | 110 | 285 | 408 | 118 | 241 | 168 | 14 | 438 | 299 | 078,5 |
NG90 S | 155 | 86 | 138 | 110 | 293 | 329 | 125 | 203 | 168 | 2 | 441 | 299 | 078,5 |
NG90 L | 155 | 86 | 138 | 110 | 293 | 407 | 125 | 239 | 168 | 2 | 441 | 299 | 078,5 |
S: Сопло стандартное
L: Сопло длинное

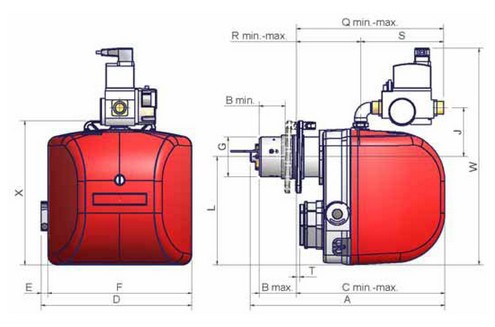

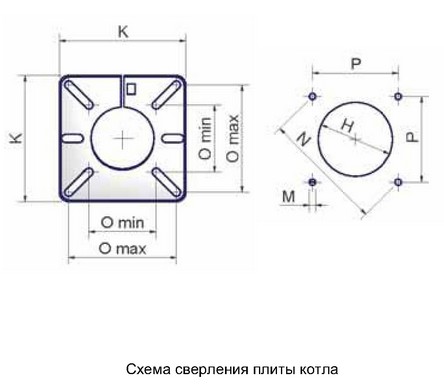

А | В | С | D | E | F | G | H | J | К | L | M | N | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
min. | max. | min. | max. | ||||||||||||||
Сопло | Стандарт | NGX70 | 393 | 76 | 299 | 304 | 14 | 291 | 080 | 098 | 99 | 145 | 218 | M8 | 153 | ||
Длинное | NGX70 | 461 | 66 | 149 | 294 | 377 | 304 | 14 | 291 | 080 | 098 | 99 | 145 | 218 | M8 | 153 |
О | P | Q | R | S | T | W | X | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
min. | max. | min. | max. | min. | max. | ||||||||
Сопло | Стандарт | NGX70 | 96 | 120 | 108 | 296 | 130 | 167 | 7 | 438 | 291 | ||
Длинное | NGX70 | 96 | 120 | 108 | 292 | 375 | 125 | 208 | 167 | 2 | 438 | 291 |
