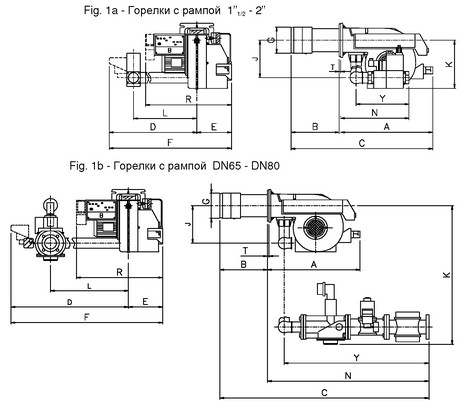

Габаритные размеры горелок Cib Unigas LX60, LX65, LX72
| A | B | BL | C | CL | D | E | F | G | K | J | L | N | R |
---|
LX60 M-.AB...0.40 | 665 | 345 | 435 | 1015 | 1105 | 500 | 260 | 760 | 184 | 350 | 210 | 450 | 445 | 579 | LX60 M-.MD...0.40 | 735 | 345 | 435 | 1085 | 1175 | 500 | 320 | 820 | 184 | 350 | 210 | 450 | 445 | 635 | LX60 M-.AB...0.50 | 665 | 345 | 435 | 1015 | 1105 | 500 | 260 | 760 | 184 | 350 | 210 | 450 | 445 | 275 | LX60 M-.MD...0.50 | 735 | 345 | 435 | 1085 | 1175 | 500 | 320 | 820 | 184 | 350 | 210 | 450 | 445 | 635 | LX60 M-.AB...0.65 | 665 | 345 | 435 | 1015 | 1285 | 685 | 260 | 945 | 184 | 420 | 250 | 540 | 845 | 635 | LX60 M-.MD...0.65 | 735 | 345 | 435 | 1085 | 1285 | 685 | 320 | 1005 | 184 | 420 | 250 | 540 | 845 | 635 |
| A | B | BL | C | CL | D | E | F | G | K | J | L | N | R | Y |
---|
LX72 M-.AB...0.50 | 735 | 385 | 495 | 1120 | 1230 | 580 | 305 | 920 | 235 | 375 | 230 | 525 | 455 | 675 | 565 | LX72 M-.AB...1.50 | 735 | 385 | 495 | 1120 | 1230 | 705 | 305 | 1045 | 235 | 375 | 230 | 525 | 455 | 675 | 565 | LX72 M-.MD...0.50 | 805 | 385 | 495 | 1190 | 1300 | 580 | 340 | 920 | 235 | 375 | 230 | 525 | 455 | 720 | 565 | LX72 M-.MD...1.50 | 805 | 385 | 495 | 1190 | 1300 | 705 | 340 | 1045 | 235 | 375 | 230 | 525 | 455 | 720 | 565 | LX72 M-.AB...0.65 | 735 | 385 | 495 | 1205 | 1315 | 710 | 305 | 1015 | 235 | 375 | 265 | 560 | 820 | 675 | 1010 | LX72 M-.AB...1.65 | 735 | 385 | 495 | 1205 | 1315 | 810 | 305 | 1115 | 235 | 375 | 265 | 560 | 820 | 675 | 1010 | LX72 M-.MD...0.65 | 805 | 385 | 495 | 1205 | 1315 | 710 | 340 | 1050 | 235 | 375 | 265 | 560 | 820 | 720 | 1010 | LX72 M-.MD...1.65 | 805 | 385 | 495 | 1205 | 1315 | 810 | 340 | 1150 | 235 | 375 | 265 | 560 | 820 | 720 | 1010 | LX72 M-.AB...0.80 | 735 | 385 | 495 | 1240 | 1350 | 725 | 305 | 1030 | 235 | 375 | 265 | 560 | 855 | 675 | 1045 | LX72 M-.AB...1.80 | 735 | 385 | 495 | 1240 | 1350 | 825 | 305 | 1130 | 235 | 375 | 265 | 560 | 855 | 675 | 1045 | LX72 M-.MD...0.80 | 805 | 385 | 495 | 1240 | 1350 | 725 | 340 | 1065 | 235 | 375 | 265 | 560 | 855 | 720 | 1045 | LX72 M-.MD...1.80 | 805 | 385 | 495 | 1240 | 1350 | 825 | 340 | 1165 | 235 | 375 | 265 | 560 | 855 | 720 | 1045 |
|
