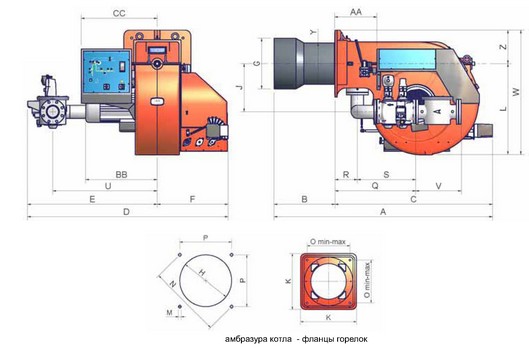

Габаритные размеры горелок Cib Unigas P1025, P1030
| DN | AS | AA | BS | BB | С | CC | D | E | F | G | H | J | К |
---|
Р1025 | 50 | 1952 | 377 | 544 | 641 | 1408 | 680 | 1952 | 1320 | 632 | 400 | 450 | 710 | 600 | Р1025 | 65 | 1952 | 377 | 544 | 641 | 1408 | 680 | 1931 | 1299 | 632 | 400 | 450 | 710 | 600 | Р1025 | 80 | 1952 | 377 | 544 | 641 | 1408 | 680 | 1933 | 1301 | 632 | 400 | 450 | 710 | 600 | Р1025 | 100 | 1952 | 377 | 544 | 641 | 1408 | 680 | 1949 | 1317 | 632 | 400 | 450 | 710 | 600 | Р1030 | 65 | 1952 | 377 | 544 | 641 | 1408 | 680 | 1931 | 1299 | 632 | 454 | 504 | 710 | 600 | Р1030 | 80 | 1952 | 377 | 544 | 641 | 1408 | 680 | 1933 | 1301 | 632 | 454 | 504 | 710 | 600 | Р1030 | 100 | 1952 | 377 | 544 | 641 | 1408 | 680 | 1949 | 1317 | 632 | 454 | 504 | 710 | 600 |
| L | M | N | О | P | Q | R | S | U | V | W | Y | Z |
---|
Р1025 | 810 | M16 | 651 | 460 | 460 | 1036 | 200 | 836 | 1092 | 216 | 1110 | 328 | 300 | Р1025 | 828 | M16 | 651 | 460 | 460 | 914 | 200 | 714 | 1092 | 313 | 1128 | 328 | 300 | Р1025 | 842 | M16 | 651 | 460 | 460 | 939 | 200 | 739 | 1092 | 345 | 1142 | 328 | 300 | Р1025 | 855 | M16 | 651 | 460 | 460 | 842 | 200 | 642 | 1092 | 407 | 1155 | 328 | 300 | Р1030 | 828 | M16 | 651 | 460 | 460 | 914 | 200 | 714 | 1092 | 313 | 1128 | 372 | 300 | Р1030 | 842 | M16 | 651 | 460 | 460 | 939 | 200 | 739 | 1092 | 345 | 1142 | 372 | 300 | Р1030 | 855 | M16 | 651 | 460 | 460 | 842 | 200 | 642 | 1092 | 407 | 1155 | 372 | 300 |
|
