Габаритные размеры горелок
Cib Unigas P512A - P515A, P520A - P525A

Смотрите также:

Газовые горелки Cib Unigas P512A - P515A, P520A - P525A

Технические характеристики Cib Unigas P512A - P515A, P520A - P525A

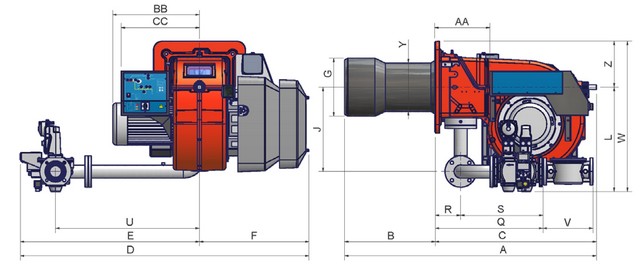

Габаритные размеры Cib Unigas P512A - P515A, P520A - P525A

Запасные части Cib Unigas P512A - P515A, P520A - P525A

	DN*	A	AA	B	BB	C	CC	D	E	F	G	H	J
P512A	50	1475	323	530	508	945	446	1714	1071	643	340	380	494
P512A	65	1475	323	530	508	945	446	1692	1049	643	340	380	494
P512A	80	1475	323	530	508	945	446	1727	1084	643	340	380	494
P512A	100	1475	323	530	508	945	446	1810	1167	643	340	380	494
P515A	50	1475	323	530	508	945	446	1714	1071	643	380	420	494
P515A	65	1475	323	530	508	945	446	1692	1049	643	380	420	494
P515A	80	1475	323	530	508	945	446	1727	1084	643	380	420	494
P515A	100	1475	323	530	508	945	446	1810	1167	643	380	420	494
P520A	50	1475	323	530	508	945	446	1714	1071	643	400	440	494
P520A	65	1475	323	530	508	945	446	1692	1049	643	400	440	494
P520A	80	1475	323	530	508	945	446	1727	1084	643	400	440	494
P520A	100	1475	323	530	508	945	446	1810	1167	643	400	440	494
P525A	50	1475	145	530	650	945	598	1714	1071	643	434	484	494
P525A	65	1475	145	530	650	945	598	1692	1049	643	434	484	494
P525A	80	1475	145	530	650	945	598	1727	1084	643	434	484	494
P525A	100	1475	145	530	650	945	598	1810	1167	643	434	484	494

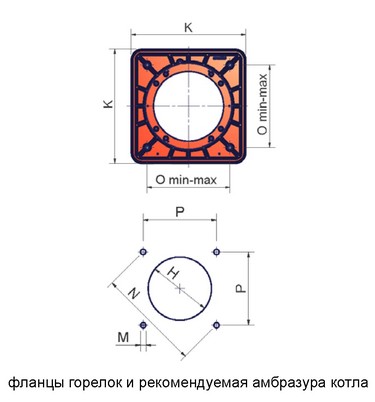

	K	L	M	N	O	P	Q	R	S	U	V	W	Y	Z
P512A	540	597	M14	552	390	390	755	150	605	843	195	867	328	270
P512A	540	612	M14	552	390	390	633	150	483	843	292	882	328	270
P512A	540	628	M14	552	390	390	685	150	535	875	323	898	328	270
P512A	540	641	M14	552	390	390	792	150	642	942	384	911	328	270
P515A	540	597	M14	552	390	390	755	150	605	843	195	867	328	270
P515A	540	612	M14	552	390	390	633	150	483	843	292	882	328	270
P515A	540	628	M14	552	390	390	685	150	535	875	323	898	328	270
P515A	540	641	M14	552	390	390	792	150	642	942	384	911	328	270
P520A	540	597	M14	552	390	390	755	150	605	843	195	867	328	270
P520A	540	612	M14	552	390	390	633	150	483	843	292	882	328	270
P520A	540	628	M14	552	390	390	685	150	535	875	323	898	328	270
P520A	540	641	M14	552	390	390	792	150	642	942	384	911	328	270
P525A	540	597	M14	552	390	390	755	150	605	843	195	867	328	270
P525A	540	612	M14	552	390	390	633	150	483	843	292	882	328	270
P525A	540	628	M14	552	390	390	685	150	535	875	323	898	328	270
P525A	540	641	M14	552	390	390	792	150	642	942	384	911	328	270
