Габаритные размеры горелок
Cib Unigas P60, P65, P72, P73A

Смотрите также:

Газовые горелки Cib Unigas P60, P65, P72, P73A

Технические характеристики Cib Unigas P60, P65, P72, P73A

Габаритные размеры Cib Unigas P60, P65, P72, P73A

Запасные части Cib Unigas P60, P65, P72, P73A

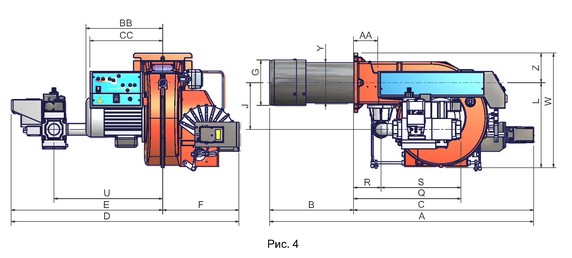

Стандартные горелки Cib Unigas Р60

	DN	AS*	AL*	AA	BS*	BL*	BB	С	CC	D	E	F	G	H
Р60 PR - 0.40	40	1079	1169	99	343	433	314	736	298	812	500	312	184	204
P60MD -0.40	40	1079	1169	99	343	433	314	736	298	812	500	312	184	204
Р60 AB - 0.40	40	1009	1099	99	343	433	314	666	298	812	500	312	184	204
Р60 PR - 0.50	50	1079	1169	99	343	433	314	736	298	812	500	312	184	204
Р60 MD -0.50	50	1079	1169	99	343	433	314	736	298	812	500	312	184	204
P60 AB - 0.50	50	1009	1099	99	343	433	314	666	298	812	500	312	184	204
P60 PR - 0.65	65	1079	1169	99	343	433	314	736	298	997	685	312	184	204
P60 MD -0.65	65	1079	1169	99	343	433	314	736	298	997	685	312	184	204
P60 AB - 0.65	65	1009	1099	99	343	433	314	666	298	997	685	312	184	204

	J	К	L	M	N	О	P	Q	R	S	U	V	w	Y	Z
Р60 PR - 0.40	210	240	344	M10	269	190	190	439	112	327	444	-	464	162	120
P60MD -0.40	210	240	344	M10	269	190	190	4.9	112	327	444	-	464	162	120
Р60 AB - 0.40	210	240	344	M10	269	190	190	439	112	327	444	-	464	162	120
Р60 PR - 0.50	210	240	344	M10	269	190	190	447	112	335	444	-	464	162	120
Р60 MD -0.50	210	240	344	M10	269	190	190	447	112	335	444	-	464	162	120
P60 AB - 0.50	210	240	344	M10	269	190	190	447	112	335	444	-	464	162	120
P60 PR - 0.65	250	240	420	M10	269	190	190	515	112	403	540	313	540	162	120
P60 MD -0.65	250	240	420	M10	269	190	190	515	112	403	540	313	540	162	120
P60 AB - 0.65	250	240	420	M10	269	190	190	515	112	403	540	313	540	162	120

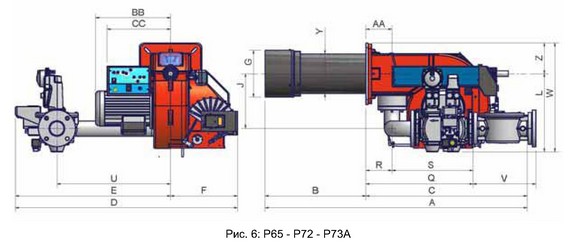

Р65 - Р72 - Р73А

	DN	AS*	AL*	AA	BS*	BL*	BB	С	cc	D	E	F	G	H	J
Р65 PR - 0.50	50	1129	1219	130	326	416	373	803	316	900	568	332	184	228	208
Р65 PR-1.50	bO	1129	1219	130	326	416	3/3	803	316	1026	694	332	184	228	208
Р65 AB - 0.50	50	1129	1219	130	326	416	373	733	316	900	568	332	184	228	208
P65 AB -1.50	50	1129	1219	130	326	416	373	733	316	1026	694	332	184	228	208
P65 MD - 0.50	50	1129	1219	130	326	416	373	803	316	900	568	332	184	228	208
P65 MD -1.50	50	1129	1219	130	326	416	373	803	316	1026	694	332	184	228	208
P65 PR-0.65	65	1129	1219	130	326	416	373	803	316	998	666	332	184	228	273
P65 PR-1.65	65	1129	1219	130	326	416	373	803	316	1104	772	332	184	228	273
P65 AB - 0.65	65	1129	1219	130	326	416	373	733	316	998	666	332	184	228	273
P65 AB -1.65	65	1129	1219	130	326	416	373	733	316	1104	772	332	184	228	273
P65 MD - 0.65	65	1129	1219	130	326	416	373	803	316	998	666	332	184	228	273
P65 MD -1.65	65	1129	1219	130	326	416	373	803	316	1104	772	332	184	228	273

	К	L	M	N	Omin	Omax	P	Q	R	s	и	V	w	Y	z
Р65 PR - 0.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	162	155
Р65 PR-1.50	300	3/6	М10	330	216	250	233	46b	130	ззь	46b	-	ьз1	162	1bb
Р65 AB - 0.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	162	155
P65 AB -1.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	162	155
P65 MD - 0.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	162	155
P65 MD -1.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	162	155
P65 PR-0.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	162	155
P65 PR-1.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	162	155
P65 AB - 0.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	162	155
P65 AB -1.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	162	155
P65 MD - 0.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	162	155
P65 MD -1.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	162	155

	DN	AS*	AL*	AA	BS*	BL*	BB	С	cc	D	E	F	G	H	J
Р72 PR-0.50	50	1188	1298	130	385	495	373	803	316	900	568	332	234	264	208
Р72 PR -1.50	50	1188	1298	130	385	495	373	803	316	1026	694	332	234	264	208
Р72 AB - 0.50	50	1118	1228	130	385	495	373	733	316	900	568	332	234	264	208
P72 AB -1.50	50	1118	1228	130	385	495	373	733	316	1026	694	332	234	264	208
P72 MD -0.50	50	1188	1298	130	385	495	373	803	316	900	568	332	234	264	208
P72 MD -1.50	50	1188	1298	130	385	495	373	803	316	1026	694	332	234	264	208
P72 PR - 0.65	65	1188	1298	130	385	495	373	803	316	998	666	332	234	264	273
P72 PR -1.65	65	1188	1298	130	385	495	373	803	316	1104	772	332	234	264	273
P72 AB - 0.65	65	1118	1228	130	385	495	373	733	316	998	666	332	234	264	273
P72AB -1.65	65	1118	1228	130	385	495	373	733	316	1104	772	332	234	264	273
P72 MD -0.65	65	1188	1298	130	385	495	373	803	316	998	666	332	234	264	273
P72 MD -1.65	65	1188	1298	130	385	495	373	803	316	1104	772	332	234	264	273
P72 PR - 0.80	80	1188	1298	130	385	495	373	803	316	998	666	332	234	264	273
P72 PR -1.80	80	1188	1298	130	385	495	373	803	316	1106	774	332	234	264	273
P72 AB - 0.80	80	1118	1228	130	385	495	373	733	316	998	666	332	234	264	273
P72 AB -1.80	80	1118	1228	130	385	495	373	733	316	1106	774	332	234	264	273
P72 MD -0.80	80	1188	1298	130	385	495	373	803	316	998	666	332	234	264	273
P72 MD -1.80	80	1188	1298	130	385	495	373	803	316	1106	774	332	234	264	273

	К	L	M	N	Omin	Omax	P	Q	R	s	и	V	W	Y	z
Р72 PR-0.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	198	155
Р72 PR -1.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	198	155
Р72 AB - 0.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	198	155
P72 AB -1.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	198	155
P72 MD -0.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	198	155
P72 MD -1.50	300	376	M10	330	216	250	233	465	130	335	465	-	531	198	155
P72 PR - 0.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	198	155
P72 PR -1.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	198	155
P72 AB - 0.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	198	155
P72AB -1.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	198	155
P72 MD -0.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	198	155
P72 MD -1.65	300	393	M10	330	216	250	233	533	130	403	533	313	548	198	155
P72 PR - 0.80	300	407	M10	330	216	250	233	574	130	444	574	344	562	198	155
P72 PR -1.80	300	407	M10	330	216	250	233	574	130	444	574	344	562	198	155
P72 AB - 0.80	300	407	M10	330	216	250	233	574	130	444	574	344	562	198	155
P72 AB -1.80	300	407	M10	330	216	250	233	574	130	444	574	344	562	198	155
P72 MD -0.80	300	407	M10	330	216	250	233	574	130	444	574	344	562	198	155
P72 MD -1.80	300	407	M10	330	216	250	233	574	130	444	574	344	562	198	155

	DN	AS*	AA	BS*	BB	С	CC	D	E	F	G	H	J	К
P73A PR-1.50	50	1303	130	500	373	803	316	1026	694	332	234	264	208	300
P73A AB -1.50	50	1233	130	500	373	733	316	1026	694	332	234	264	208	300
P73A MD -1.50	50	1303	130	500	373	803	316	1026	694	332	234	264	208	300
P73A PR-1.65	65	1303	130	500	373	803	316	1104	772	332	234	264	273	300
P73A AB -1.65	65	1233	130	500	373	733	316	1104	772	332	234	264	273	300
P73A MD -1.65	65	1303	130	500	373	803	316	1104	772	332	234	264	273	300
P73A PR-1.80	80	1303	130	500	373	803	316	1106	774	332	234	264	273	300
P73A AB -1.80	80	1233	130	500	373	733	316	1106	774	332	234	264	273	300
P73A MD -1.80	80	1303	130	500	373	803	316	1106	774	332	234	264	273	300

	L	M	N	Omin	Omax	P	Q	R	s	U	V	W	Y	Z
P73A PR-1.50	376	M10	330	216	250	233	465	130	335	519	X	531	198	155
P73A AB -1.50	376	M10	330	216	250	233	465	130	335	519	X	531	198	155
P73A MD -1.50	376	M10	330	216	250	233	465	130	335	519	X	531	198	155
P73A PR-1.65	393	M10	330	216	250	233	533	130	403	565	313	548	198	155
P73A AB -1.65	393	M10	330	216	250	233	533	130	403	565	313	548	198	155
P73A MD -1.65	393	M10	330	216	250	233	533	130	403	565	313	548	198	155
P73A PR-1.80	407	M10	330	216	250	233	574	130	444	565	344	562	198	155
P73A AB -1.80	407	M10	330	216	250	233	574	130	444	565	344	562	198	155
P73A MD -1.80	407	M10	330	216	250	233	574	130	444	565	344	562	198	155
