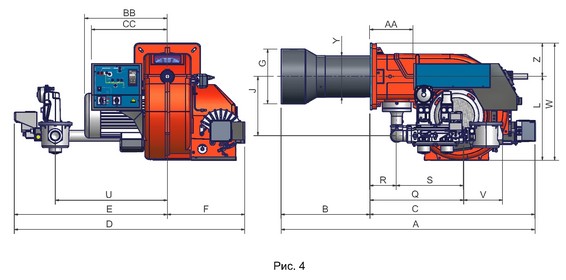

Габаритные размеры горелок
|
DN* | А | АА | В | ВВ | С | СС | D | Е | F | G | Н | J | К | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Р91А | 50 | 1408 | 242 | 490 | 419 | 918 | 422 | 1283 | 852 | 431 | 265 | 295 | 449 | 360 |
Р91А | 65 | 1408 | 242 | 490 | 419 | 918 | 422 | 1480 | 1049 | 431 | 265 | 295 | 447 | 360 |
Р91А | 80 | 1408 | 242 | 490 | 419 | 918 | 422 | 1515 | 1084 | 431 | 265 | 295 | 447 | 360 |
Р91А | 100 | 1408 | 242 | 490 | 419 | 918 | 422 | 1598 | 1167 | 431 | 265 | 295 | 447 | 360 |
Р92А | 50 | 1408 | 242 | 490 | 419 | 918 | 422 | 1283 | 852 | 431 | 269 | 299 | 449 | 360 |
Р92А | 65 | 1408 | 242 | 490 | 419 | 918 | 422 | 1480 | 1049 | 431 | 269 | 299 | 447 | 360 |
Р92А | 80 | 1408 | 242 | 490 | 419 | 918 | 422 | 1515 | 1084 | 431 | 269 | 299 | 447 | 360 |
Р92А | 100 | 1408 | 242 | 490 | 419 | 918 | 422 | 1598 | 1167 | 431 | 269 | 299 | 447 | 360 |
Р93А | 50 | 1413 | 242 | 495 | 460 | 918 | 422 | 1283 | 852 | 431 | 304 | 344 | 449 | 360 |
Р93А | 65 | 1413 | 242 | 495 | 460 | 918 | 422 | 1480 | 1049 | 431 | 304 | 344 | 447 | 360 |
Р93А | 80 | 1413 | 242 | 495 | 460 | 918 | 422 | 1515 | 1084 | 431 | 304 | 344 | 447 | 360 |
Р93А | 100 | 1413 | 242 | 495 | 460 | 918 | 422 | 1598 | 1167 | 431 | 304 | 344 | 447 | 360 |
L | М | N | Omin | Omax | р | Q | R | S | и | V | W | Y | Z | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Р91А | 550 | М12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 624 | 216 | 651 | 228 | 185 |
Р91А | 565 | М12 | 417 | 280 | 310 | 295 | 631 | 148 | 483 | 750 | 313 | 651 | 228 | 185 |
Р91А | 579 | М12 | 417 | 280 | 310 | 295 | 683 | 148 | 535 | 750 | 324 | 651 | 228 | 185 |
Р91А | 592 | М12 | 417 | 280 | 310 | 295 | 790 | 148 | 642 | 824 | 405 | 777 | 228 | 185 |
Р92А | 550 | М12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 624 | 216 | 651 | 228 | 185 |
Р92А | 565 | М12 | 417 | 280 | 310 | 295 | 631 | 148 | 483 | 750 | 313 | 651 | 228 | 185 |
Р92А | 579 | М12 | 417 | 280 | 310 | 295 | 683 | 148 | 535 | 750 | 324 | 651 | 228 | 185 |
Р92А | 592 | М12 | 417 | 280 | 310 | 295 | 790 | 148 | 642 | 824 | 405 | 777 | 228 | 185 |
Р93А | 550 | М12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 624 | 216 | 651 | 228 | 185 |
Р93А | 565 | М12 | 417 | 280 | 310 | 295 | 631 | 148 | 483 | 750 | 313 | 651 | 228 | 185 |
Р93А | 579 | М12 | 417 | 280 | 310 | 295 | 683 | 148 | 535 | 750 | 324 | 651 | 228 | 185 |
Р93А | 592 | М12 | 417 | 280 | 310 | 295 | 790 | 148 | 642 | 824 | 405 | 777 | 228 | 185 |
*DN = ДУ диаметр газовых клапанов

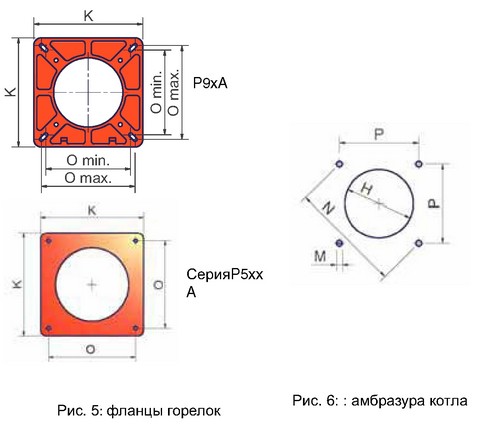

** Между горелкой и котлом установить контрфланец. В качестве альтернативы выполнить отверстие Н меньшего размера, но большего размера, чем Y, и установить сопло изнутри.
