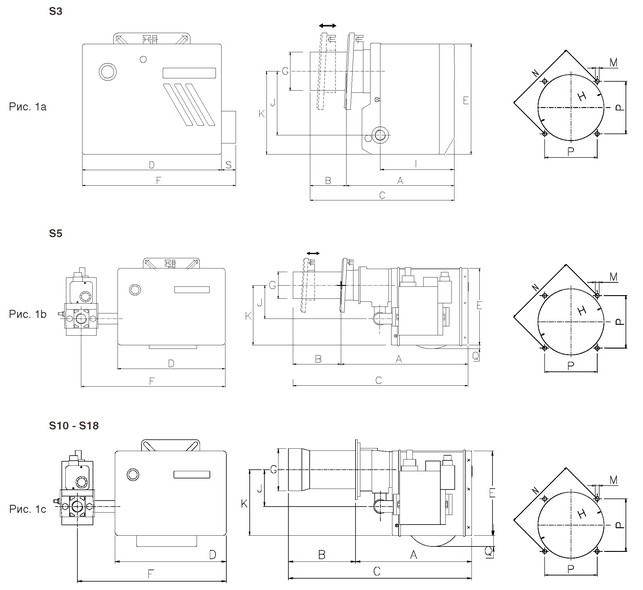

Габаритные размеры горелок Cib Unigas S3, S5, S10, S18
|
Смотрите также:
Газовые горелки Cib Unigas S3, S5, S10, S18 (одноступенчатое исполнение)
Технические характеристики Cib Unigas S3, S5, S10, S18
Габаритные размеры Cib Unigas S3, S5, S10, S18
Запасные части Cib Unigas S3, S5, S10, S18
|
| A | B | BL | C | CL | D | E | F | G | K | J | I | H | S | P | M | N | Q |
---|
S3 | 225 | 75ч0 | 150 - 0 | 300 | 375 | 290 | 230 | 320 | 80 | 175 | 140 | 155 | 90 | 30 | 110 | M8 | 155.5 | - | S5 | 325 | 80ч0 | 180 - 0 | 405 | 505 | 313 | 228 | 425 | 80 | 178 | 85 | - | 90 | - | 110 | M8 | 155.5 | 7 |
| A | B | BL | C | CL | D | E | F | G | K | J | H | P | M | N | Q |
---|
S10 | 355 | 180 | 275 | 535 | 630 | 340 | 255 | 455 | 108 | 198 | 108 | 125 | 120 | M8 | 169.7 | 30 | S18 | 355 | 205 | 300 | 560 | 655 | 340 | 255 | 320 | 108 | 198 | 108 | 132 | 120 | M8 | 169.7 | 30 |
|
