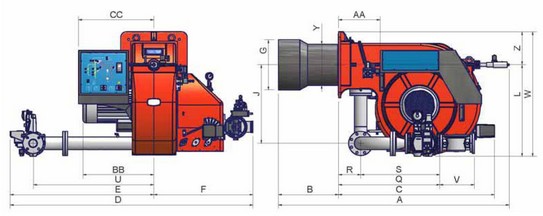

Габаритные размеры горелок
Cib Unigas KP1025, KP1030, KP1040
| DN | А | АА | В | ВВ | С | Сс | D | Е | F | G | Н | J |
---|
КР1025 | 65 | 2084 | 377 | 544 | 641 | 1408 | 680 | 2193 | 1299 | 894 | 400 | 450 | 710 |
КР1025 | 80 | 2084 | 377 | 544 | 641 | 1408 | 680 | 2195 | 1301 | 894 | 400 | 450 | 710 |
КР1025 | 100 | 2084 | 377 | 544 | 641 | 1408 | 680 | 2211 | 1317 | 894 | 400 | 450 | 710 |
КР1030 | 65 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2193 | 1299 | 894 | 454 | 504 | 710 |
КР1030 | 80 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2195 | 1301 | 894 | 454 | 504 | 710 |
КР1030 | 100 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2211 | 1317 | 894 | 454 | 504 | 710 |
КР1040 | 80 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2195 | 1301 | 894 | 514 | 564 | 710 |
КР1040 | 100 | 2084 | 377 | 544 | 657 | 1408 | 680 | 2211 | 1317 | 894 | 514 | 564 | 710 |
| К | L | М | N | О | Р | Q | R | S | и | V | W | Y | Z |
---|
КР1025 | 600 | 828 | М16 | 651 | 460 | 460 | 914 | 200 | 714 | 1092 | 313 | 1128 | 328 | 300 |
КР1025 | 600 | 842 | М16 | 651 | 460 | 460 | 939 | 200 | 739 | 1092 | 345 | 1142 | 328 | 300 |
КР1025 | 600 | 855 | М16 | 651 | 460 | 460 | 842 | 200 | 642 | 1092 | 407 | 1155 | 328 | 300 |
КР1030 | 600 | 828 | М16 | 651 | 460 | 460 | 914 | 200 | 714 | 1092 | 313 | 1128 | 372 | 300 |
КР1030 | 600 | 842 | М16 | 651 | 460 | 460 | 939 | 200 | 739 | 1092 | 345 | 1142 | 372 | 300 |
КР1030 | 600 | 855 | М16 | 651 | 460 | 460 | 842 | 200 | 642 | 1092 | 407 | 1155 | 372 | 300 |
КР1040 | 660 | 842 | М16 | 651 | 460 | 460 | 939 | 200 | 739 | 1092 | 345 | 1142 | 408 | 300 |
КР1040 | 660 | 855 | М16 | 651 | 460 | 460 | 842 | 200 | 642 | 1092 | 407 | 1155 | 408 | 300 |
*DN = ДУ диаметр газовых клапанов
