Габаритные размеры горелок
Cib Unigas KP512A-KP515A, KP520A-KP525A

Смотрите также:

Комбинированные газо-жидкотопливные горелки Cib Unigas KP512A-KP515A, KP520A-KP525A

Технические характеристики Cib Unigas KP512A-KP515A, KP520A-KP525A

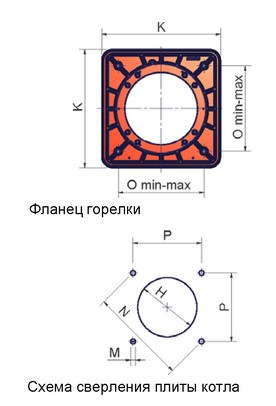

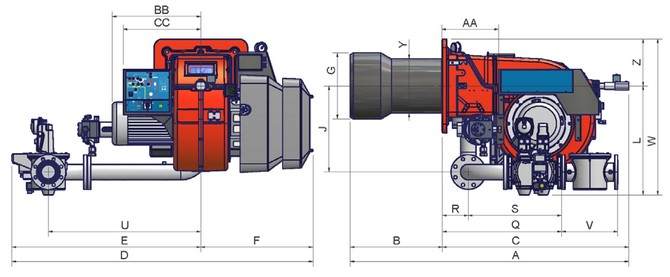

Габаритные размеры Cib Unigas KP512A-KP515A, KP520A-KP525A

Запасные части Cib Unigas KP512A-KP515A, KP520A-KP525A

	DN*	A	AA	B	BB	C	CC	D	E	F	G	H	J
KP512A	50	1600	323	530	508	1070	446	1714	1071	643	340	380	494
KP512A	65	1600	323	530	508	1070	446	1692	1049	643	340	380	494
KP512A	80	1600	323	530	508	1070	446	1727	1084	643	340	380	494
KP512A	100	1600	323	530	508	1070	446	1810	1167	643	340	380	494
KP515A	50	1600	323	530	508	1070	446	1714	1071	643	380	420	494
KP515A	65	1600	323	530	508	1070	446	1692	1049	643	380	420	494
KP515A	80	1600	323	530	508	1070	446	1727	1084	643	380	420	494
KP515A	100	1600	323	530	508	1070	446	1810	1167	643	380	420	494
KP520A	50	1600	323	530	508	1070	446	1714	1071	643	400	450	494
KP520A	65	1600	323	530	508	1070	446	1692	1049	643	400	450	494
KP520A	80	1600	323	530	508	1070	446	1727	1084	643	400	450	494
KP520A	100	1600	323	530	508	1070	446	1810	1167	643	400	450	494
KP525A	50	1600	145	530	650	1070	598	1714	1071	643	434	484	494
KP525A	65	1600	145	530	650	1070	598	1692	1049	643	434	484	494
KP525A	80	1600	145	530	650	1070	598	1727	1084	643	434	484	494
KP525A	100	1600	145	530	650	1070	598	1810	1167	643	434	484	494

	K	L	M	N	O	P	Q	R	S	U	V	W	Y	Z
KP512A	540	597	M14	552	390	390	755	150	605	843	195	867	284	270
KP512A	540	612	M14	552	390	390	633	150	483	843	292	882	284	270
KP512A	540	626	M14	552	390	390	685	150	535	875	323	896	284	270
KP512A	540	641	M14	552	390	390	792	150	642	942	384	911	284	270
KP515A	540	597	M14	552	390	390	755	150	605	843	195	867	310	270
KP515A	540	612	M14	552	390	390	633	150	483	843	292	882	310	270
KP515A	540	626	M14	552	390	390	685	150	535	875	323	896	310	270
KP515A	540	641	M14	552	390	390	792	150	642	942	384	911	310	270
KP520A	540	597	M14	552	390	390	755	150	605	843	195	867	328	270
KP520A	540	612	M14	552	390	390	633	150	483	843	292	882	328	270
KP520A	540	626	M14	552	390	390	685	150	535	875	323	896	328	270
KP520A	540	641	M14	552	390	390	792	150	642	942	384	911	328	270
KP525A	540	597	M14	552	390	390	755	150	605	843	195	867	328	270
KP525A	540	612	M14	552	390	390	633	150	483	843	292	882	328	270
KP525A	540	626	M14	552	390	390	685	150	535	875	323	896	328	270
KP525A	540	641	M14	552	390	390	792	150	642	942	384	911	328	270
