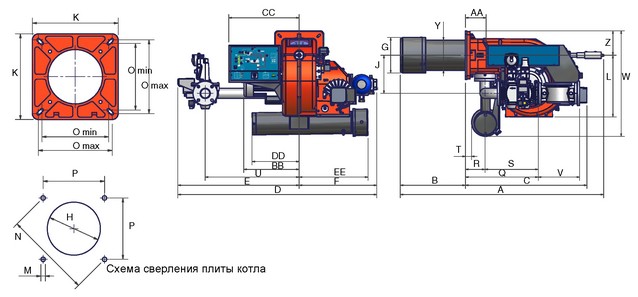

Габаритные размеры горелок
Cib Unigas KP73A, KP91A, KP92A, KP93A
| DN | A | AA | B | BB | C | CC | D | DD | E | EE | F | G | H | J |
---|
KP73A | 50 | 1320 | - | 500 | - | 830 | 495 | 1378 | - | 838 | - | 540 | 234 | 264 | 226 |
KP73A | 65 | 1320 | - | 500 | - | 830 | 495 | 1302 | - | 762 | - | 540 | 234 | 264 | 275 |
KP73A | 80 | 1320 | - | 500 | - | 830 | 495 | 1308 | - | 764 | - | 540 | 234 | 264 | 275 |
KP91A | 50 | 1538 | 157 | 490 | 419 | 918 | 532 | 1439 | 356 | 852 | 520 | 587 | 265 | 295 | 329 |
KP91A | 65 | 1538 | 157 | 490 | 419 | 918 | 532 | 1504 | 356 | 917 | 520 | 587 | 265 | 295 | 288 |
KP91A | 80 | 1538 | 157 | 490 | 419 | 918 | 532 | 1544 | 356 | 957 | 520 | 587 | 265 | 295 | 307 |
KP91A | 100 | 1538 | 157 | 490 | 419 | 918 | 532 | 1636 | 356 | 1049 | 520 | 587 | 265 | 295 | 447 |
KP92A | 50 | 1538 | 157 | 490 | 419 | 918 | 532 | 1439 | 356 | 852 | 520 | 587 | 269 | 299 | 329 |
KP92A | 65 | 1538 | 157 | 490 | 419 | 918 | 532 | 1504 | 356 | 917 | 520 | 587 | 269 | 299 | 288 |
KP92A | 80 | 1538 | 157 | 490 | 419 | 918 | 532 | 1544 | 356 | 957 | 520 | 587 | 269 | 299 | 307 |
KP92A | 100 | 1538 | 157 | 490 | 419 | 918 | 532 | 1636 | 356 | 1049 | 520 | 587 | 269 | 299 | 447 |
KP93A | 50 | 1543 | 157 | 495 | 460 | 918 | 532 | 1439 | 356 | 852 | 520 | 587 | 304 | 344 | 329 |
KP93A | 65 | 1543 | 157 | 495 | 460 | 918 | 532 | 1504 | 356 | 917 | 520 | 587 | 304 | 344 | 288 |
KP93A | 80 | 1543 | 157 | 495 | 460 | 918 | 532 | 1544 | 356 | 957 | 520 | 587 | 304 | 344 | 307 |
KP93A | 100 | 1543 | 157 | 495 | 460 | 918 | 532 | 1636 | 356 | 1049 | 520 | 587 | 304 | 344 | 447 |
| K | L | M | N | Omin | Omax | P | Q | R | S | T | U | V | W | Y | Z |
---|
KP73A | 300 | 375 | m10 | 330 | 216 | 250 | 233 | 400 | 130 | 270 | - | 610 | - | 635 | 198 | 150 |
KP73A | 300 | 375 | m10 | 330 | 216 | 250 | 233 | 400 | 130 | 270 | - | 565 | - | 635 | 198 | 150 |
KP73A | 300 | 375 | m10 | 330 | 216 | 250 | 233 | 400 | 130 | 270 | - | 565 | - | 635 | 198 | 150 |
KP91A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 47 | 624 | 216 | 798 | 228 | 185 |
KP91A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 551 | 148 | 403 | 47 | 710 | 313 | 798 | 228 | 185 |
KP91A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 592 | 148 | 444 | 47 | 748 | 344 | 798 | 228 | 185 |
KP91A | 360 | 592 | m12 | 417 | 280 | 310 | 295 | 673 | 148 | 524 | 47 | 824 | 405 | 798 | 228 | 185 |
KP92A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 47 | 624 | 216 | 798 | 228 | 185 |
KP92A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 551 | 148 | 403 | 47 | 710 | 313 | 798 | 228 | 185 |
KP92A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 592 | 148 | 444 | 47 | 748 | 344 | 798 | 228 | 185 |
KP92A | 360 | 592 | m12 | 417 | 280 | 310 | 295 | 673 | 148 | 524 | 47 | 824 | 405 | 798 | 228 | 185 |
KP93A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 522 | 148 | 374 | 47 | 624 | 216 | 798 | 228 | 185 |
KP93A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 551 | 148 | 403 | 47 | 710 | 313 | 798 | 228 | 185 |
KP93A | 360 | 466 | m12 | 417 | 280 | 310 | 295 | 592 | 148 | 444 | 47 | 748 | 344 | 798 | 228 | 185 |
KP93A | 360 | 592 | m12 | 417 | 280 | 310 | 295 | 673 | 148 | 524 | 47 | 824 | 405 | 798 | 228 | 185 |
* Между горелкой и котлом установить контрфланец. В качестве альтернативы выполнить отверстие Н меньшего размера, но большего размера, чем Y, и установить сопло изнутри котла.
