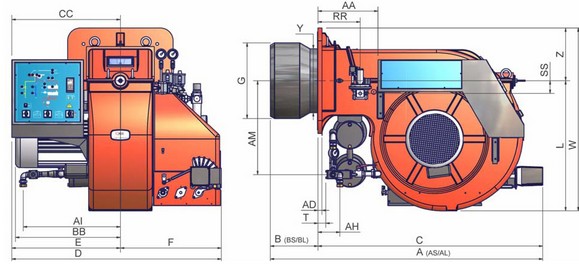

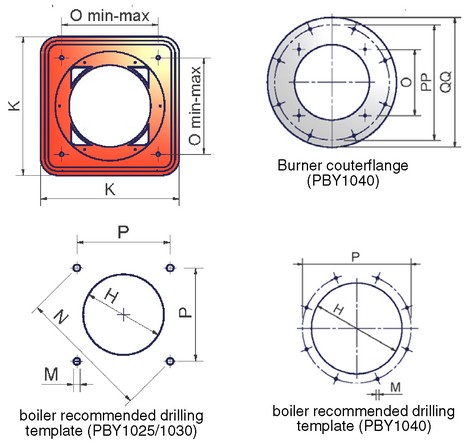

Габаритные размеры горелок
Cib Unigas PBY1025, PBY1030, PBY1040
| A(*S) | A(*L) | AA | AD | AH | AI | AM | B(*S) | B(*L) | BB | C | CC | D |
---|
PBY1025 | 1758 | 1952 | 377 | 25 | 304 | 404 | 335 | 350 | 544 | 641 | 1408 | 680 | 1312 |
PBY1030 | 1707 | 1952 | 377 | 25 | 138 | 608 | 589 | 299 | 544 | 657 | 1408 | 680 | 1312 |
PBY1040 | 1408 | 1981 | 377 | 25 | 138 | 608 | 589 | - | 573 | 657 | 1408 | 680 | 1312 |
| E | F | G | H | K | L | M | N | O | P | RR | SS | T | W | Y | Z |
---|
PBY1025 | 680 | 632 | 422 | 472 | 660 | 815 | M16 | 651 | 460 | 460 | 265 | 80 | 49 | 1145 | 379 | 330 |
PBY1030 | 680 | 632 | 474 | 524 | 660 | 815 | M16 | 651 | 460 | 460 | 265 | 80 | 49 | 1145 | 400 | 330 |
PBY1040 | 680 | 632 | 671 | 731 | 660 | 815 | M16 | 651 | 460 | 460 | 265 | 80 | 49 | 1145 | 400 | 330 |
*S = measure referred to burner fitted with standard blast tube
*L = measure referred to burner fitted with extended blast tube
