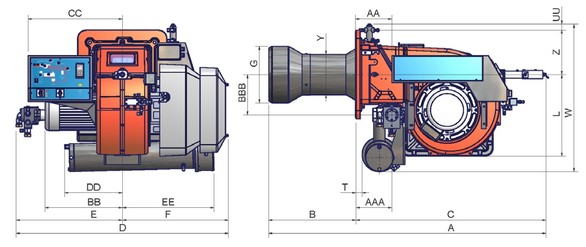

Габаритные размеры горелок
Cib Unigas PN510 - PN515, PN520 - PN525
| AS | AL | AA | AAA | BS | BL | BB | BBB | C | CC | D | DD | E |
|---|
| PN510 | 1502 | 1682 | 221 | 217 | 350 | 530 | 468 | 246 | 1152 | 571 | 1286 | 349 | 643 |
| PN515 | 1502 | 1682 | 221 | 217 | 350 | 530 | 508 | 246 | 1152 | 571 | 1286 | x | 643 |
| PN520 | 1502 | 1682 | 221 | 207 | 350 | 530 | 508 | 250 | 1152 | 571 | 1286 | x | 643 |
| PN525 | 1502 | 1682 | 221 | 197 | 350 | 530 | 650 | 275 | 1152 | 571 | 1286 | x | 643 |

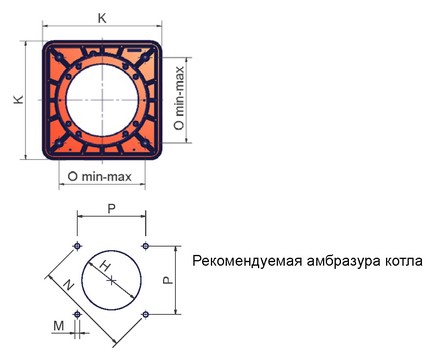

| EE | F | G | H | K | L | M | N | O | P | UU | T | W | Y | Z |
|---|
| PN510 | 556 | 643 | 345 | 385 | 540 | 496 | M14 | 552 | 390 | 390 | 36 | 37 | 897 | 245 | 270 |
| PN515 | x | 643 | 384 | 424 | 540 | 496 | M14 | 552 | 390 | 390 | 36 | 37 | 802 | 276 | 270 |
| PN520 | x | 643 | 422 | 472 | 540 | 496 | M14 | 552 | 390 | 390 | 36 | 37 | 802 | 300 | 270 |
| PN525 | x | 643 | 434 | 484 | 540 | 496 | M14 | 552 | 390 | 390 | 78 | 37 | 844 | 328 | 270 |
BS = эта величина относится к горелке Cib Unigas с стандартным соплом
BL = эта величина относится к горелке Cib Unigas с длинным соплом
