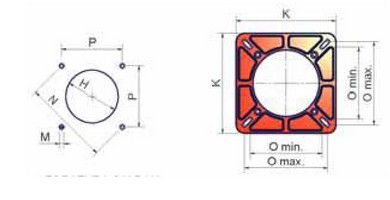

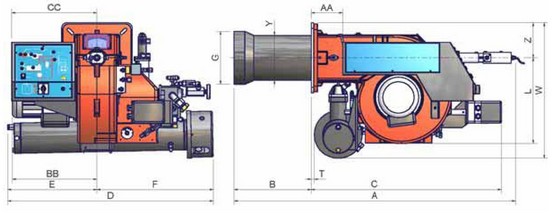

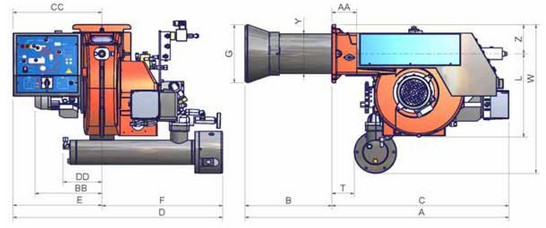

Габаритные размеры горелок
|
AS | AL | AA | BS | BL | BB | С | CC | D | DD | E | F | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
PN60* | 1084 | 1219 | 102 | 357 | 492 | 274 | 727 | 365 | 861 | 159 | 365 | 496 |
PN70 | 1306 | 1456 | 138 | 407 | 557 | 373 | 837 | 376 | 904 | - | 392 | 511 |
PN81 | 1239 | 1389 | 138 | 340 | 490 | 373 | 837 | 376 | 904 | - | 392 | 511 |
G | H | К | L | M | N | Omin | Omax | P | T | W | Y | Z | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PN60* | 240 | 280 | 240 | 344 | M10 | 269 | 190 | 190 | 190 | 92 | 613 | 164 | 120 |
PN70 | 220 | 250 | 300 | 376 | M10 | 330 | 216 | 250 | 233 | 14 | 598 | 198 | 155 |
PN81 | 234 | 264 | 300 | 376 | M10 | 330 | 216 | 250 | 233 | 14 | 598 | 198 | 155 |
