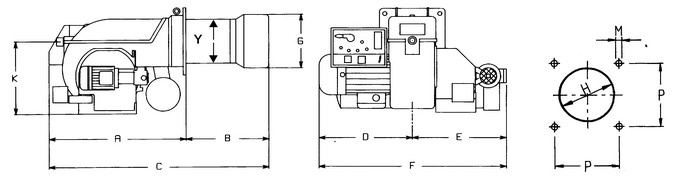

Габаритные размеры горелок
|
A | B | BL | C | CL | D | E | F | G | K | H | M | P | Y | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PN91 | 1017 | 298 | 488 | 1315 | 1505 | 532 | 520 | 1052 | 262 | 464 | 292 | M12 | 295 | 196 |
PN92 | 1017 | 301 | 491 | 1318 | 1508 | 532 | 520 | 1052 | 292 | 464 | 322 | M12 | 295 | 213 |
PN93 | 1017 | 301 | 491 | 1318 | 1508 | 532 | 520 | 1052 | 292 | 464 | 322 | M12 | 295 | 213 |
PN510 | 1050 | 340 | 520 | 1390 | 1570 | 550 | 560 | 1110 | 345 | 650 | 385 | M14 | 390 | 245 |
PN515 | 1050 | 340 | 520 | 1390 | 1570 | 550 | 560 | 1110 | 384 | 650 | 424 | M14 | 390 | 246 |
PN520 | 1050 | 340 | 520 | 1390 | 1570 | 650 | 670 | 1320 | 422 | 650 | 472* | M14 | 390 | 300 |
PN525 | 1050 | 340 | 520 | 1390 | 1600 | 650 | 670 | 1320 | 434 | 650 | 484* | M14 | 390 | 328 |
B = Сопло стандартное
BL = Сопло длинное
