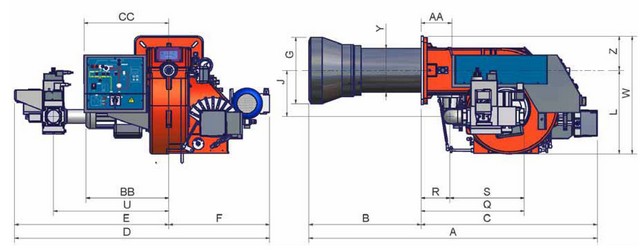

Габаритные размеры горелок
|
DN | AS | AA | BS | BB | С | CC | D | E | F | G | H | J | К | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НР60 MG..0.40 | 40 | 1115 | 99 | 379 | 314 | 736 | 362 | 930 | 500 | 430 | 240 | 280 | 210 | 240 |
НР60 MG.. 0.50 | 50 | 1115 | 99 | 379 | 314 | 736 | 362 | 930 | 500 | 430 | 240 | 280 | 210 | 240 |
НР60 MG.. 0.65 | 65 | 1115 | 99 | 379 | 314 | 736 | 362 | 1115 | 685 | 430 | 240 | 280 | 250 | 240 |
НР65 MG.. 0.50 | 50 | 1156 | 139 | 362 | 347 | 794 | 382 | 1022 | 568 | 454 | 240 | 280 | 208 | 300 |
НР65 MG..1.50 | 50 | 1156 | 139 | 362 | 347 | 794 | 382 | 1148 | 694 | 454 | 240 | 280 | 208 | 300 |
НР65 MG..0.65 | 65 | 1156 | 139 | 362 | 347 | 794 | 382 | 1120 | 666 | 454 | 240 | 280 | 275 | 300 |
НР65 MG..1.65 | 65 | 1156 | 139 | 362 | 347 | 794 | 382 | 1226 | 772 | 454 | 240 | 280 | 275 | 300 |
НР72 MG.. 0.50 | 50 | 1299 | 139 | 505 | 373 | 794 | 382 | 1022 | 568 | 454 | 300 | 340 | 208 | 300 |
НР72 MG..1.50 | 50 | 1299 | 139 | 505 | 373 | 794 | 382 | 1148 | 694 | 454 | 300 | 340 | 208 | 300 |
НР72 MG..0.65 | 65 | 1299 | 139 | 505 | 373 | 794 | 382 | 1120 | 666 | 454 | 300 | 340 | 275 | 300 |
НР72 MG..1.65 | 65 | 1299 | 139 | 505 | 373 | 794 | 382 | 1226 | 772 | 454 | 300 | 340 | 275 | 300 |
НР72 MG.. 0.80 | 80 | 1299 | 139 | 505 | 373 | 794 | 382 | 1120 | 666 | 454 | 300 | 340 | 275 | 300 |
НР72 MG..1.80 | 80 | 1299 | 139 | 505 | 373 | 794 | 382 | 1228 | 774 | 454 | 300 | 340 | 275 | 300 |
НР72 MG..0.100 | 100 | 1299 | 139 | 505 | 373 | 794 | 382 | 1395 | 941 | 454 | 300 | 340 | 434 | 300 |
НР72 MG..1.100 | 100 | 1299 | 139 | 505 | 373 | 794 | 382 | 1503 | 1049 | 454 | 300 | 340 | 434 | 300 |
НР73А MG..1.50 | 50 | 1294 | 139 | 500 | 373 | 794 | 382 | 1148 | 694 | 454 | 234 | 264 | 208 | 300 |
НР73А MG..1.65 | 65 | 1294 | 139 | 500 | 373 | 794 | 382 | 1226 | 772 | 454 | 234 | 264 | 275 | 300 |
НР73А MG..1.80 | 80 | 1294 | 139 | 500 | 373 | 794 | 382 | 1228 | 774 | 454 | 234 | 264 | 275 | 300 |
НР73А MG..1.100 | 100 | 1294 | 139 | 500 | 373 | 794 | 382 | 1503 | 1049 | 454 | 234 | 264 | 434 | 300 |
M | N | О - min | О - max | P | Q | R | s | U | V | W | Y | Z | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НР60 MG..0.40 | M10 | 269 | 190 | 190 | 190 | 445 | 112 | 327 | 444 | X | 464 | 162 | 120 |
НР60 MG.. 0.50 | M10 | 269 | 190 | 190 | 190 | 445 | 112 | 335 | 444 | X | 464 | 162 | 120 |
НР60 MG.. 0.65 | M10 | 269 | 190 | 190 | 190 | 845 | 112 | 403 | 540 | 313 | 540 | 162 | 120 |
НР65 MG.. 0.50 | M10 | 330 | 216 | 250 | 233 | 465 | 130 | 335 | 519 | X | 531 | 162 | 155 |
НР65 MG..1.50 | M10 | 330 | 216 | 250 | 233 | 465 | 130 | 335 | 519 | X | 531 | 162 | 155 |
НР65 MG..0.65 | M10 | 330 | 216 | 250 | 233 | 533 | 130 | 403 | 565 | 313 | 548 | 162 | 155 |
НР65 MG..1.65 | M10 | 330 | 216 | 250 | 233 | 533 | 130 | 403 | 565 | 313 | 548 | 162 | 155 |
НР72 MG.. 0.50 | M10 | 330 | 216 | 250 | 233 | 465 | 130 | 335 | 519 | X | 531 | 198 | 155 |
НР72 MG..1.50 | M10 | 330 | 216 | 250 | 233 | 465 | 130 | 335 | 519 | X | 531 | 198 | 155 |
НР72 MG..0.65 | M10 | 330 | 216 | 250 | 233 | 533 | 130 | 403 | 565 | 313 | 548 | 198 | 155 |
НР72 MG..1.65 | M10 | 330 | 216 | 250 | 233 | 533 | 130 | 403 | 565 | 313 | 548 | 198 | 155 |
НР72 MG.. 0.80 | M10 | 330 | 216 | 250 | 233 | 574 | 130 | 444 | 565 | 344 | 562 | 198 | 155 |
НР72 MG..1.80 | M10 | 330 | 216 | 250 | 233 | 574 | 130 | 444 | 565 | 344 | 562 | 198 | 155 |
НР72 MG..0.100 | M10 | 330 | 216 | 250 | 233 | 653 | 130 | 523 | 824 | 405 | 734 | 198 | 155 |
НР72 MG..1.100 | M10 | 330 | 216 | 250 | 233 | 653 | 130 | 523 | 824 | 405 | 734 | 198 | 155 |
НР73А MG..1.50 | M10 | 330 | 216 | 250 | 233 | 465 | 130 | 335 | 519 | X | 531 | 198 | 155 |
НР73А MG..1.65 | M10 | 330 | 216 | 250 | 233 | 533 | 130 | 403 | 565 | 313 | 548 | 198 | 155 |
НР73А MG..1.80 | M10 | 330 | 216 | 250 | 233 | 574 | 130 | 444 | 565 | 344 | 562 | 198 | 155 |
НР73А MG..1.100 | M10 | 330 | 216 | 250 | 233 | 653 | 130 | 523 | 824 | 405 | 734 | 198 | 155 |

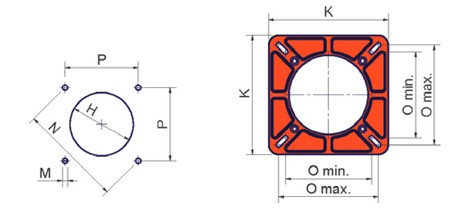

*DN = Диаметр группы клапанов НР60 - НР65 - НР72:
Между горелкой и котлом установить контрфланец. В качестве альтернативы выполнить отверстие Н меньшего размера, но большего размера, чем Y, и установить сопло изнутри
