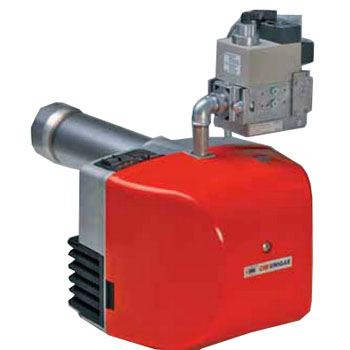

Горелки Cib Unigas LG/NG/NGX120, LG/NG140, LG/NG/NGX200
| ||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Все модели этой серии оснащены съемной крышкой, изготовленной из жаропрочной и противоударной пластмассы (ABS); кроме того, новый дизайн присоединительного фланца, скользящего типа, обеспечивает эффективную герметичность и ограниченные размеры. Смотровое окошко позволяет визуально следить за пламенем во время работы горелки Cib Unigas. Все механические компоненты смонтированы на одной съемной опорной плите, что позволяет легко осуществлять техническое обслуживание горелки Cib Unigas; положение головы сгорания легко регулируется с помощью градуированного винта, а особый воздушный короб для всасывания воздуха позволяет поддерживать уровень шума в приемлемых параметрах. Эти горелки Cib Unigas выпускаются в одноступенчатом и двуступенчатом исполнении.
| Тип | NG200 | Модель | M-. | TN. | S. | RU .* | A. | 0. | 15 |
| (1) | (2) | (3) | (4) | (5) | (6) | (7) | (8) |
Горелки Cib Unigas различаются по типу и модели. Маркировка моделей расшифровывается следующим образом:.
| (1) Тип горелки Cib Unigas | NG - Горелка Cib Unigas, работающая на природном газе
LG - Горелка Cib Unigas, работающая на сжиженном газе NGX - Горелки Cib Unigas с низкими выбросами NOx | |
| (2) Тип топлива | M - Газ метан (природный) | L - Сжиженный пропан |
| (3) Регулирование | TN - одноступенчатое | AB - Двухступенчатое |
| (имеющиеся варианты) | PR - Прогрессивное | MD - Модулирующее |
| (4) Сопло | S- Стандартное | L - Длинное |
| (5) Страна назначения | RU - Россия | |
| (6) Специальное исполнение | A - Стандартная Y- специальное исполнение | |
| (7) Комплектация | 0 = 2 клапана
1= 2 клапана + блок контроля герметичности (не обязателен при мощности < 1200 кВт) | |
| (8) Диаметр газовой рампы | 15 = Rp½ 20 = Rp ¾ | 25 = Rp1 |
