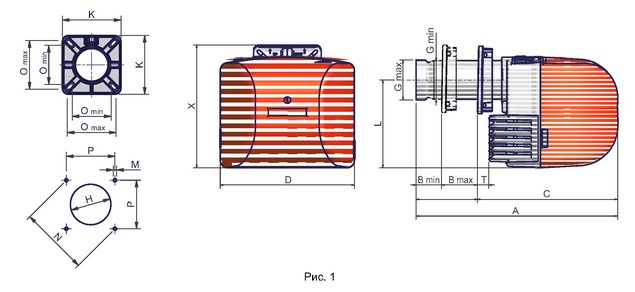

Габаритные размеры горелок
|
А | В | С | D | G | Н | К | L | М | N | О | Р | т | X | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MIN. | МАХ. | MIN. | МАХ. | MIN. | МАХ. | MIN. | МАХ. | |||||||||||||
Сопло | Стандартное | LO140 | 560 | 85 | 170 | 390 | 475 | 373 | 88 | 108 | 125 | 188 | 245 | М8 | 188 | 108 | 158 | 133 | 32 | 340 |
LO200 | 660 | 85 | 270 | 390 | 575 | 373 | 88 | 108 | 125 | 188 | 245 | М8 | 188 | 108 | 158 | 133 | 32 | 340 | ||
длинное | LO140 | 560 | 85 | 170 | 390 | 475 | 373 | 108 | 111 | 125 | 188 | 245 | М8 | 188 | 108 | 158 | 133 | 32 | 340 | |
LO200 | 660 | 85 | 270 | 390 | 575 | 373 | 108 | 111 | 125 | 188 | 245 | М8 | 188 | 108 | 158 | 133 | 32 | 340 |
