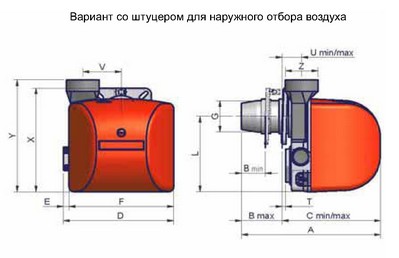

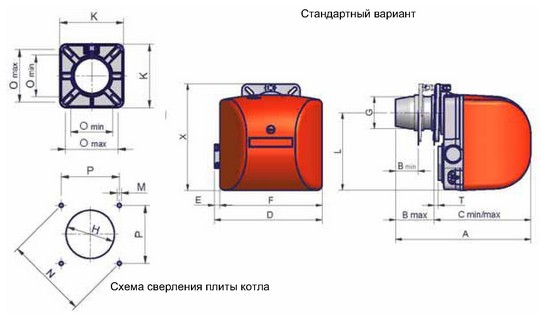

Габаритные размеры горелок
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| А | В | С | D | E | F | G | H | К | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | ||||||||||
| Сопло | Стандарт ноа | ММ | 338 | 58 | 100 | 238 | 280 | 269 | 14 | 255 | 080 | 098 | 145 |
| Длинное | мм | 416 | 58 | 178 | 238 | 358 | 269 | 14 | 255 | 080 | 098 | 145 | |
| L | M | N | О | P | T | и | U | V | X | Y | Z | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | ||||||||||||
| Сопло | Стандарт ноа | ММ | 194 | M8 | 153 | 96 | 120 | 108 | 6 | 45 | 87 | 94 | 266 | 287 | 080 |
| Длинное | мм | 194 | M8 | 153 | 96 | 120 | 108 | 6 | 45 | 165 | 94 | 266 | 287 | 080 | |
