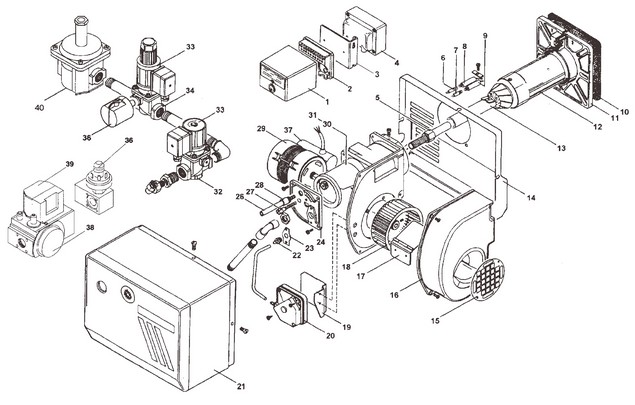

№ | Описание | |
---|
1 | Электронный блок VM 41 | 2020221 |
1А | Электронный блок LGB 21 | 2020443 |
1В | Электронный блок LMG 21 | 2020449 |
1С | Электронный блок LMG 25 | 2020444 |
2 | Основание электронного блока VM 41 | 2030205 |
2 | Основание электронного блока LGB-LMG | 2030415 |
3 | Кронштейн электронного блока | 2430019 |
4 | Трансформатор | 2170119 |
5 | Центральная труба головки сгорания | 22701C0 |
6 | Кабель контрольного электрода | 6050211 |
7 | Кабель запального электрода | 6050119 |
7А | Кабель запального электрода для BL | 6050122 |
8 | Электрод контрольный | 2080108 |
9 | Электрод запальный | 2080218 |
10 | Прокладка | 2110027 |
11 | Фланец подвижный | 2100025 |
12 | Форсунка | 30900B8 |
12А | Форсунка длинная | 30900C1 |
13 | Головка сгорания | 3060039 |
13А | Головка сгорания для BL | 30600A0 |
14 | Днище | 3190102 |
15 | Защитная сетка | 2040202 |
16 | Улитка в сборе | 2050270 |
17 | Воздушная заслонка плоская | 2140206 |
18 | Колесо вентилятора | 2150020 |
19 | Кронштейн термостата | 2430090 |
20 | Реле давления воздуха | 2160060 |
21 | Кожух | 3010045 |
22 | Штуцер для отбора давления | 23500A9 |
23 | Опорная пластина | 2030230 |
24 | Опорный фланец головки сгорания | 2100070 |
26 | Регулировочный винт воздушной заслонки | 2320024 |
27 | Регулировочный винт головки сгорания | 2320031 |
28 | Гнездо регулировочного винта воздушной заслонки | 2320025 |
29 | Электродвигатель | 2180056 |
30 | Воздушная заслонка цилиндрическая | 2140205 |
31 | Шестеренка воздушной заслонки | 2140501 |
32 | Клапан газовый EG12 SR | 2190502 |
33 | Катушка газового клапана EG12 BE6-GM0 | 2580302 |
34 | Клапан газовый EG12 L | 2190510 |
36 | Реле давления газа | 2160059 |
37 | Конденсатор | 6030001 |
38 | Клапан многофункциональный BM 771 | 21903G1 |
39 | Катушка газового клапана BM 771 | 2580047 |
40 | Фильтр стабилизатор | |

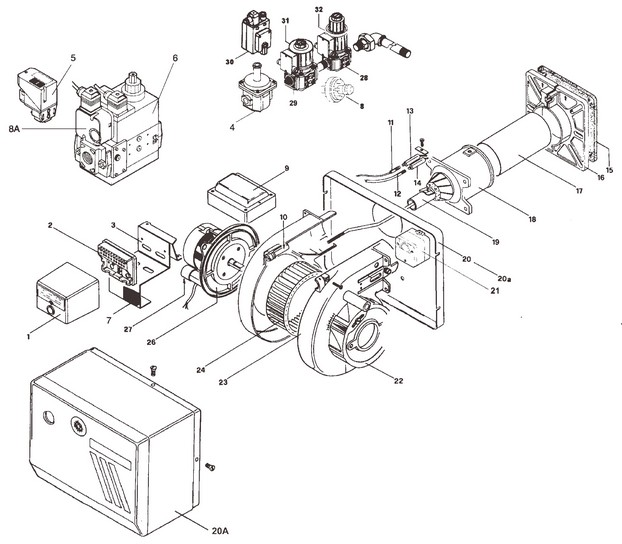

№ | Описание | |
---|
1 | Электронный блок VM 41 | 2020221 |
1А | Электронный блок LGB 21 | 2020443 |
1В | Электронный блок LMG25 | 2020444 |
2 | Основание электронного блока VM 41 | 2030205 |
2А | Основание электронного блока LGB-LMG | 2030415 |
3 | Кронштейн электронного блока | 2430004 |
3A | Распорная прокладка | 2060002 |
4 | Фильтр стабилизатор | 2800048 |
5 | Блок контроля герметичности (дополнительное устройство) | 2191604 |
6 | Блок клапанов «МУЛЬТИБЛОК» | 2190339 |
7 | Розетка 7-ми штекерная | 6200043 |
7A | Вилка 7-ми штекерная | 6200042 |
8 | Реле минимального давления газа | 2160059 |
8A | Реле минимального давления газа | 2160052 |
9 | Запальный трансформатор | 2170108 |
10 | Регулировочный винт головки сгорания | 2320003 |
11 | Кабель контрольного электрода | 6050211 |
12 | Кабель запального электрода | 6050119 |
13 | Электрод контрольный | 2080108 |
14 | Электрод запальный | 2080218 |
15 | Прокладка | 2110027 |
16 | Фланец подвижный | 2100025 |
17 | Форсунка 3090001 | |
17А | Форсунка длинная | 3090076 |
18 | Патрубок | 2300020 |
19 | Головка сгорания | 30600A1 |
19А | Головка сгорания длинная | 30600A4 |
20 | Днище | 2010112 |
20A | Кожух | 3010018 |
21 | Реле давления воздуха | 2160053 |
22 | Воздушная заслонка | 1010701 |
23 | Улитка в сборе | 2050238 |
24 | Колесо вентилятора | 2150003 |
26 | Электродвигатель | 2180013 |
27 | Конденсатор | 6030005 |
28 | Клапан газовый EV2 EG25 L3 | 2190512 |
29 | Клапан газовый EV1 EG25 S3 | 2190513 |
30 | Блок контроля герметичности (Дополнительное устройство) | 2191601 |
31 | Катушка клапана EV1 BM8 GM0 | 2580304 |
32 | Катушка клапана EV2 BM8 GM0 | 2580304 |

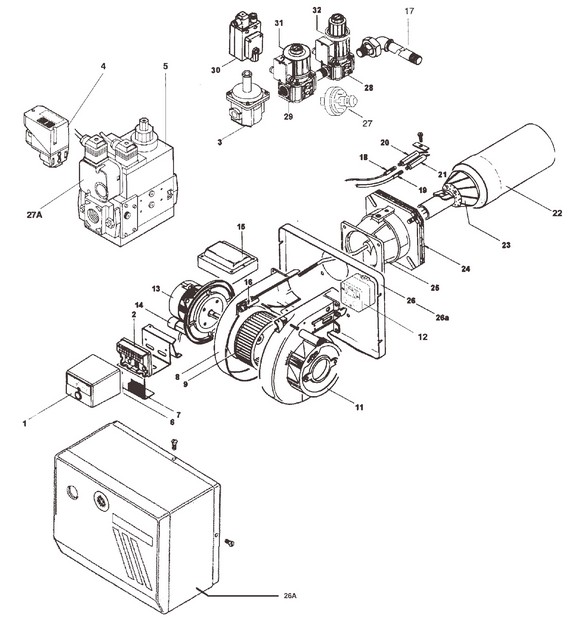

№ | Описание | S10 | S18 |
---|
1 | Электронный блок VM 41 | 2020221 | - |
1A | Электронный блок LMG25 | 2020444 | 2020444 |
1B | Электронный блок LGB21 | 2020443 | 2020443 |
2 | Основание электронного блока VM 41 | 2030205 | - |
2A | Основание электронного блока LGB-LMG | 2030415 | 2030415 |
3 | Фильтр стабилизатор | 2800048 | 2800050 |
4 | Блок контроля герметичности (Дополнительное устройство!) | 2191604 | 2191604 |
5 | Блок клапанов | 2190340 | 2190341 |
6 | Кронштейн электронного блока | 2430004 | 2430004 |
6A | Распорная прокладка | - | 2060002 |
7 | Розетка 7-ми штекерная | 6200043 | 6200043 |
7A | Вилка 7-ми штекерная | 6200042 | 6200042 |
8 | Улитка в сборе | 2050216 | 2050216 |
9 | Колесо вентилятора | 2150004 | 2150004 |
11 | Воздушная заслонка | 1010702 | 1010702 |
12 | Реле давления воздуха | 2160053 | 2160053 |
13 | Электродвигатель | 2180005 | 2180005 |
14 | Конденсатор | 6030005 | 6030005 |
15 | Трансформатор | 2170108 | 2170108 |
16 | Регулировочный винт головки сгорания | 2320003 | 2320003 |
17 | Патрубок | 2130016 | 2130027 |
18 | Кабель контрольного электрода | 6050211 | 6050211 |
19 | Кабель запального электрода | 6050122 | 6050122 |
20 | Электрод контрольный | 2080108 | 2080108 |
21 | Электрод запальный | 2080218 | 2080218 |
22 | Форсунка | 3090002 | 3090036 |
22A | Форсунка длинная | 3090010 | 3090037 |
23 | Головка сгорания | 30600A6 | 30600A2 |
23A | Головка сгорания длинная | 30600A7 | 30600A5 |
24 | Прокладка | 2110031 | 2110031 |
25 | Патрубок с фланцем | 2300050 | 2300050 |
26 | Днище | 2010102 | 2010102 |
26A | Кожух | 3010019 | 3010019 |
27 | Реле минимального давления газа | 2160059 | - |
27A | Реле минимального давления газа | 2160052 | - |
28 | Клапан газовый EV2 EG25 L3 | 2190512 | - |
29 | Клапан газовый EV1 EG25 S3 | 2190513 | - |
30 | Блок контроля герметичности (Дополнительное устройство) | 2191601 | - |
31 | Катушка клапана EV1 BE8 GM0 | 2580304 | - |
32 | Катушка клапана EV2 BE8 GM0 | 2580304 | - |
